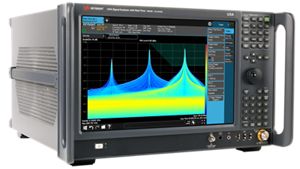

N9040BM UXA 대역내 5G NR/MIMO OTA 테스트(최대 50 GHz)
N9040B UXA를 기반으로 한 대역내 5G NR/MIMO OTA 테스트(최대 50 GHz)
주요 특징
대역내 5G NR/MIMO OTA 테스트를 위한 N9040BM UXA 번들 솔루션을 사용하면 포함된 5G 측정 앱을 통해 최대 50 GHz까지 효과적으로 측정이 가능합니다. 소프트웨어, 하드웨어 옵션 및 액세서리로 전체 5G NR 테스트 설정을 완료해서 정확도와 정밀도를 높이십시오. 사전 구성된 이 번들에는 다음 품목이 포함됩니다.
- 550, P50, H1G, EA3, UK6 옵션을 포함하는 N9040B 50 GHz UXA 신호 분석기
- 5G NR을 위한 PathWave X-시리즈 측정 어플리케이션 소프트웨어: N9054EM0E, N9085EM0E, N90EMFP2B, N9040RT1B
- PathWave 벡터 신호 분석(89600 VSA) 소프트웨어: 89601B, 89601BHNC
- U9361F RCal 수신기 교정기
- N9040B UXA와 동일한 성능
주요 사양
주파수
In-band 5G NR/MIMO OTA Testing up to 50 GHz
DANL @1 GHz
-174 dBm
최대 분석 대역폭
1 GHZ
최대 리얼타임 대역폭
510 MHz
위상 노이즈 @1 GHz (10kHz 오프셋)
-135 dBc / Hz
유형
Benchtop
주파수
DANL @1 GHz
최대 분석 대역폭
최대 리얼타임 대역폭
위상 노이즈 @1 GHz (10kHz 오프셋)
유형
In-band 5G NR/MIMO OTA Testing up to 50 GHz
-174 dBm
1 GHZ
510 MHz
-135 dBc / Hz
Benchtop
더 보기
어플리케이션-셀룰라:
GSM/EDGE
LTE/LTE-Advanced
W-CDMA/HSPA/HSPA+
NB-IoT
어플리케이션-범용:
89600 VSA Software
Analog Demodulation
MATLAB
Noise Figure
Phase Noise
Pulse
Real-Time Spectrum Analysis
EMI
Vector Modulation Analysis
어플리케이션-무선 커넥티비티:
Short Range Communications (ZigBee, Z-Wave)
Bluetooth® (BR/EDR/LE4.2/5.0)
WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
주파수 마스크 트리거를 포함한 어플리케이션:
89600 VSA Software
Real-Time Spectrum Analyzer
Pulse Measurement Application
대역폭 옵션:
25 standard, 40, 255, 510 MHz, 1 GHz
DANL @1 GHz:
-174 dBm
신호 대 마스크(StM)가 60dB을 초과하는 검출 가능 신호 지속시간:
3.33 ns
디스플레이 보기:
Density
Spectrogram
Density Spectrogram
PvT (Power vs. Time) Spectrum
PvT (Power vs. Time) Spectrogram
PvT (Power vs Time)
주파수:
In-band 5G NR/MIMO OTA Testing up to 50 GHz
주파수 선택:
8.4, 13.6, 26.5, 44, 50 GHz
최대 분석 대역폭:
1 GHZ
Maximum bandwidth when measuring PVT:
255 MHz
최대 리얼타임 대역폭:
510 MHz
100% POI(Probability of Intercept)를 위한 최소 지속시간:
3.51 µs
전체 진폭 정확도:
±0.16 dB
성능 레벨:
◆◆◆◆◆◆
위상 노이즈 @1 GHz (1 MHz 오프셋):
-146 dBc/Hz
위상 노이즈 @1 GHz (10kHz 오프셋):
-135 dBc / Hz
위상 노이즈 @1 GHz (30kHz 오프셋):
-136 dBc/Hz
기본 감쇠기 범위:
70 dB
기본 감쇠기 스텝:
2 dB
유형:
Benchtop
TOI @1 GHz (3rd Order Intercept):
+20 dBm
트리거링:
FMT (Frequency Mask Trigger)
TQT (Time Qualified Trigger)
Level
RF Burst
Line
External
Periodic
Free Run
Video
TV
X-시리즈 측정 어플리케이션 — 측정 간소화 및 반복 가능한 결과 제공
다운로드 가능한 PathWave X-시리즈 측정 어플리케이션으로 이동 통신, 무선, 항공우주/방위산업 디바이스의 성능과 설계를 이해하십시오.
- 파라메트릭 측정부터 최신 표준 규격의 무선 측정까지 디바이스 성능에 대한 더 많은 통찰력 확보
- 설계, 검증 및 생산 전반에 걸쳐 간편하게 일관된 측정이 가능한 통합 어플리케이션으로 설계 가속화
- 내장된 측정 전문지식 활용으로 신호 및 디바이스 성능의 빠른 이해
- 이동형 라이선스를 사용하여 여러 계측기에서 어플리케이션 공유
