N5341A 분석 및 자극 솔루션을 통해 필요한 기능을 얻을 수 있습니다.
- 전체 링크 계층 테스트 기능
- 베이스밴드와 RF 모듈 사이의 최대 5쌍의 단방향 링크
- 1x 2x 및 4x의 링크 속도 지원
- 베이스밴드, RF 모듈, 원격 RF 모듈 및/또는 CCM의 링크 계층 에뮬레이션
- 전송을 위한 완전하게 구성 가능한 RP3 및 RP3-01 프레임
- 완전하게 구성 가능한 RP1 동기화 버스트 생성, RP1 수신
- 전체 이더넷 및 제어 메시지 지원
- 다중 오류 삽입 허용

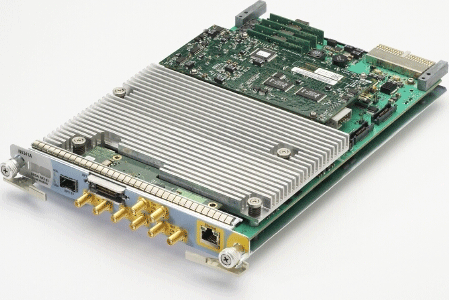

키사이트테크놀로지스 N5341A 기지국 링크 테스트 모듈 및 N5340A 기지국 테스트 확장 모듈은 OBSAI 베이스밴드, RF 또는 원격 RF 모듈 또는 부품의 링크 계층을 개별적으로 디버그 및 테스트하는데 필요한 링크 레벨 자극 및 수집 기능을 제공하도록 모듈러 N2X 섀시에서 작동합니다. N2X 섀시 모듈 링크 에뮬레이션 및 결정적 트래픽 생성은 베이스밴드 및 RF 모듈을 개별적으로 테스트하는데 유용합니다. N2X 섀시
오류 삽입 기능은 DUT 견고성을 테스트하고 DUT가 얼마나 신속하게 링크 오류 및 예외에서 복구되는지 분석하는데 유용합니다.
트리거링 기능을 통해 특정 이벤트 발생 시 버스에서의 동작을 관찰해서 복잡한 문제의 근본 원인을 찾을 수 있습니다.
이 다기능 아키텍처를 통해 버스 설계 단계에서 시스템 레벨 테스트에 이르기까지 동일한 플랫폼을 사용할 수 있어 테스트 장비 비용을 절감할 수 있습니다.
디바이스 에뮬레이션 및 링크 분석을 위한 이러한 공통의 확장 가능 시스템은 향후 수년간 재정 투자를 보호해줍니다.
모듈 비교 |
모듈 |
설명 |
RP3 |
RP3-01 |
이더넷 |
RP1 |
시스템 클럭 |
N5341A |
RP3-01 입력 모듈 |
1Ch(1 in/out) |
1Ch(1 광) |
1 in |
1Ch (1 in/out) |
In Out |
N5340A |
RP3 입력 모듈 |
4Ch(4 in/out) |
n/a |
n/a |
1Ch (1 in) |
n/a |
