개요

본 샘플 프로그램은 앰프 테스트를 위한 측정 조건을 설정하는 데 도움이 됩니다.

개정 번호

개정 01.01 (E5072A)
개정 01.41 (E5071C)
개정 01.11 (E5070B/71B)

지원되는 기능

  • S-파라미터 및 K-계수 측정
  • 고조파 측정(ENA 옵션 008 FOM 필요)
    • E5072A 버전은 E5072A의 소스 파워에서 고조파를 방지하기 위해 저역 통과 필터를 이용해 측정을 지원합니다.
  • 게인 압축 측정(CW/스웹트)
    • E5072A 버전은 PxdB(x=임의 번호)를 측정할 수 있습니다. 다른 모델은 P1dB만 측정합니다.
    • E5072A 버전은 절대 출력 전력 측정 결과를 측정할 수 있습니다.
    • E5072A 버전은 기준값을 선택할 수 있습니다(최대 게인 또는 입력 전력 레벨).
  • 교정 보조(전력 교정, 수신기 교정, 2포트 교정, 향상된 응답 교정, Thru 교정)
    • 향상된 응답 교정 및 Thru 교정은 E5072A 버전만 지원합니다.
  • 수신기 레벨 설정(E5072A 한정)
  • 픽스처 시뮬레이터 설정
    • E5072A 버전은 포트 Z 변환, 포트 확장, 임베딩 및 디임베팅 기능을 지원합니다.
    • E5071C 및 E5071B/70B 버전은 디임베딩 기능만 지원합니다.
  • 구성 가능한 테스트 세트 및 기타 유용한 기능도 지원됩니다. (E5072A 한정)
    • 전력 오프셋
    • 비연계 전력 기능
   VBA 이미지 (E5072A) VBA 이미지 (E5070B/E5071B/E5071C)

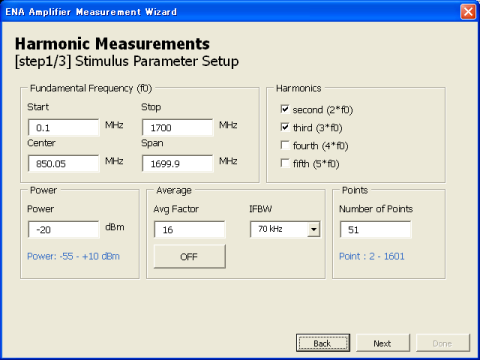

  ENA Amplifier Wizard 1
   ENA Amplifier Wizard 2
   ENA Amplifier Wizard 3
