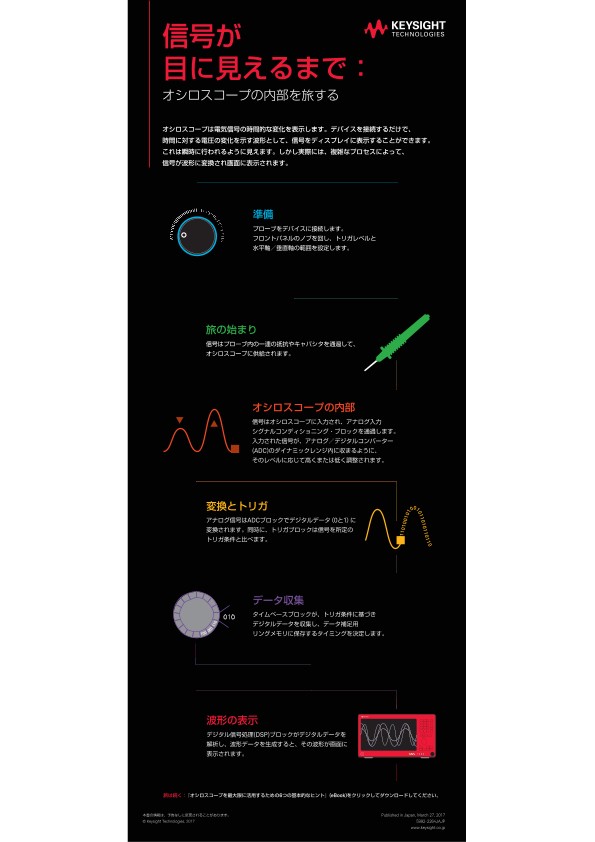

信号が目に見えるまで：オシロスコープの内部を旅する | キーサイト
ポスター
オシロスコープは電気信号の時間的な変化を表示します。デバイスを接続するだけで、時間に対する電圧の変化を示す波形として、信号をディスプレイに表示することができます。これは瞬時に行われるように見えます。しかし実際には、複雑なプロセスによって、信号が波形に変換され画面に表示されます。
準備
プローブをデバイスに接続します。フロントパネルのノブを回し、トリガレベルと水平軸／垂直軸の範囲を設定します。
旅の始まり
信号はプローブ内の一連の抵抗やキャパシタを通過して、オシロスコープに供給されます。
オシロスコープの内部
信号はオシロスコープに入力され、アナログ入力シグナルコンディショニング・ブロックを通過します。入力された信号が、アナログ／デジタルコンバーター(ADC)のダイナミックレンジ内に収まるように、そのレベルに応じて高くまたは低く調整されます。
変換とトリガ
アナログ信号はADCブロックでデジタルデータ（0と1）に変換されます。同時に、トリガブロックは信号を所定のトリガ条件と比べます。
データ収集
タイムベースブロックが、トリガ条件に基づきデジタルデータを収集し、データ補足用リングメモリに保存するタイミングを決定します。
波形の表示
デジタル信号処理(DSP)ブロックがデジタルデータを解析し、波形データを生成すると、その波形が画面に表示されます。
