Generazione di forme d'onda WLAN IEEE 802.11be configurabili

Configurare una forma d'onda per una rete locale (WLAN) IEEE 802.11be wireless in base alla larghezza di banda del canale, allo schema di modulazione e codifica, al payload e al formato di frame selezionati. Un generatore di segnali vettoriali riproduce la forma d'onda a un livello di radiofrequenza (RF) e a una frequenza centrale specificati. I parametri 802.11be disponibili includono larghezze di banda di canale di 20, 40, 80, 160 e 320 MHz, unità di dati del protocollo del livello fisico multiutente a throughput estremamente elevato (EHT) e opzioni di modulazione che arrivano fino alla modulazione di ampiezza in quadratura (QAM) a 4096 livelli. Gli ingegneri configurano le sorgenti dati, i campi di framing, la codifica di canale, lo scrambling e le impostazioni di modellazione dello spettro nell’applicazione per le forme d’onda. Per la caratterizzazione del trasmettitore o dei componenti RF, è necessario far passare il segnale generato attraverso il dispositivo in prova e misurare la potenza di canale, la larghezza di banda occupata, il comportamento dei canali adiacenti e la grandezza del vettore di errore (EVM) utilizzando un analizzatore di segnale adeguato. Le modifiche ai parametri della forma d’onda possono essere confrontate con la stessa impostazione di uscita del generatore.

Per i test sui ricevitori Wi-Fi 7, generare frame con codifica completa del canale e instradare l’uscita RF all’ingresso di ricezione attraverso la configurazione specificata di attenuazione e accoppiamento. Configurare i campi dell’intestazione del controllo di accesso al mezzo (MAC), la sequenza di controllo del frame, i dati del payload e il controllo di sequenza in modo che il ricevitore possa decodificare e contare i pacchetti. Variare la potenza in ingresso per misurare il tasso di errore dei pacchetti (PER) o determinare la sensibilità del ricevitore rispetto al criterio di accettazione selezionato per il test. L’applicazione per le forme d’onda supporta configurazioni con più catene di trasmissione e flussi spaziali, compresa la segnalazione MIMO (Multiple-Input Multiple-Output) con un massimo di otto flussi, qualora la configurazione hardware lo consenta. Per un test MIMO è possibile configurare la mappatura spaziale e la modellazione del canale. Registrare le impostazioni delle forme d’onda, il numero di pacchetti ricevuti, la potenza in ingresso, le impostazioni di modulazione, la larghezza di banda ed eventuali disturbi inseriti per effettuare confronti ripetibili tra le diverse condizioni operative del ricevitore.

Soluzione per la generazione del segnale Wi-Fi 7

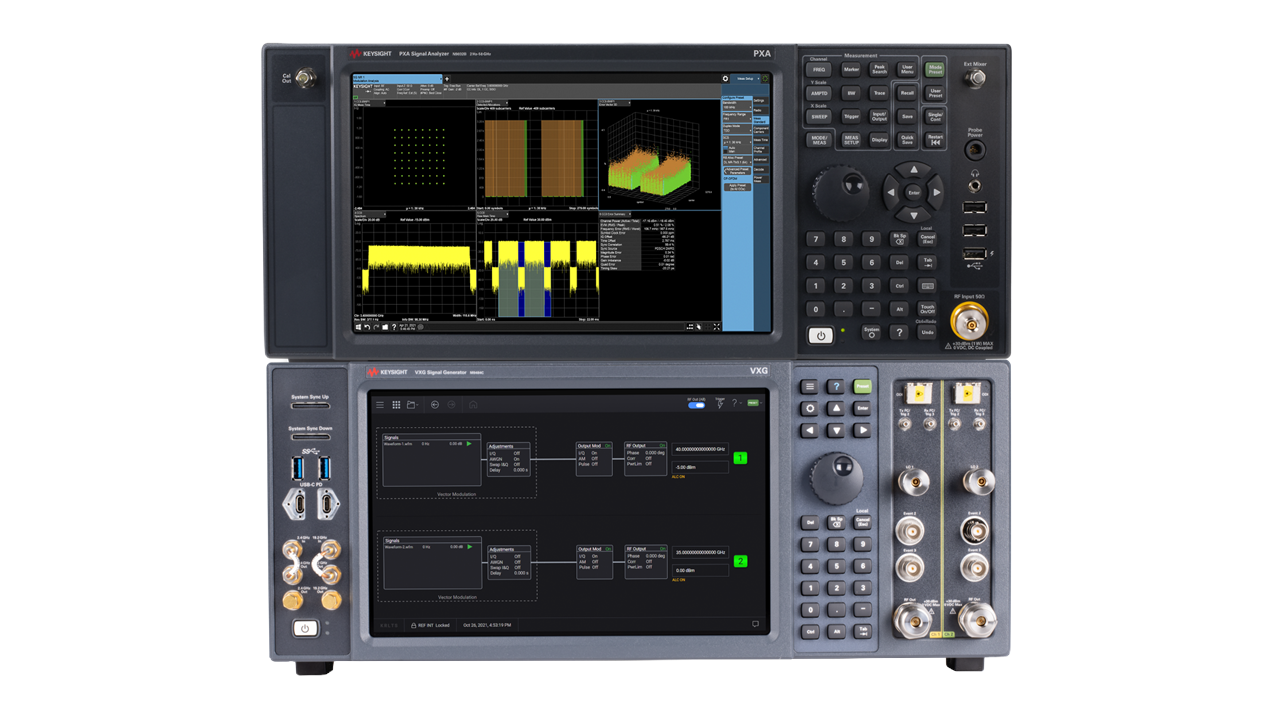

Per generare una forma d’onda di test Wi-Fi 7 è necessario impostare la struttura del frame IEEE 802.11be, la frequenza RF, la larghezza di banda del canale, la modulazione e la codifica, nonché la potenza di uscita desiderata. Il generatore di segnali vettoriali Keysight Pro esegue l’applicazione integrata “Keysight PathWave Signal Generation for WLAN” per creare forme d’onda conformi agli standard per i test sui componenti e sui ricevitori. Le configurazioni 802.11be supportate includono larghezze di banda di canale fino a 320 MHz, generazione di segnali 4096-QAM, controlli di frame e codifica, nonché la creazione di MIMO multi-stream in base all’hardware installato. Per i test sui ricevitori Wi-Fi 7, le forme d’onda completamente codificate supportano le misurazioni del tasso di errore sui pacchetti; una scansione programmata della potenza in ingresso fornisce la base per i test di sensibilità. Per le misurazioni dei componenti o dei trasmettitori, un analizzatore di segnali compatibile, come l’analizzatore di segnali Keysight Expert , può ispezionare la potenza del canale, la larghezza di banda occupata e l’EVM.
Preventivo

Vedi lo schema a blocchi della soluzione per la generazione del segnale Wi-Fi 7
