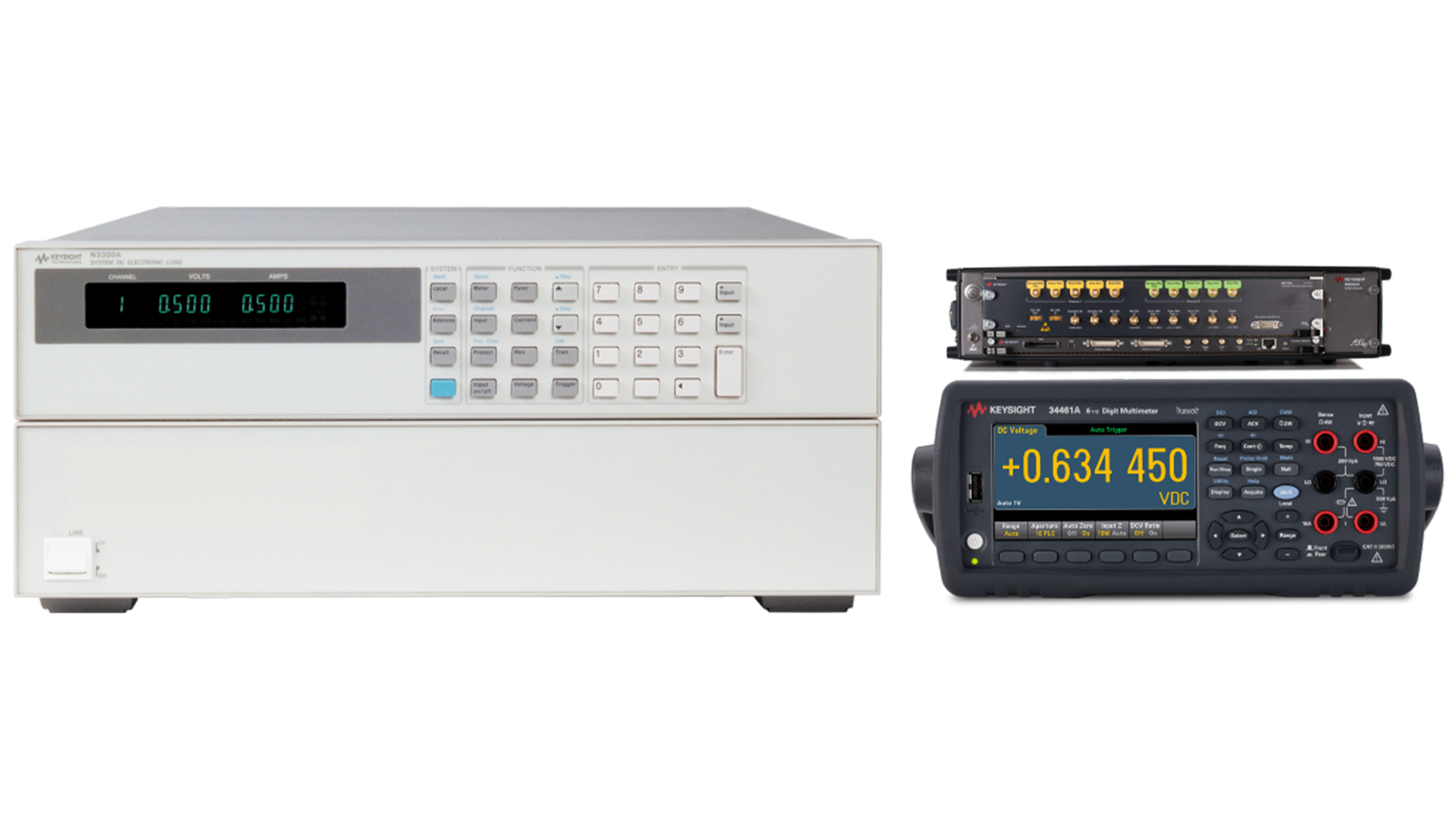

Comment mesurer le comportement d'un panneau solaire en polarisation inverse

+ Charge électronique CC modulaire

Caractérisation des cellules solaires en polarisation inverse

La caractérisation en polarisation inverse des cellules et modules photovoltaïques nécessite des balayages de tension contrôlés, des mesures de courant synchronisées et une alimentation stable en puissance, tant en conditions d'éclairage que dans l'obscurité. Le banc d'essai combine généralement une charge électronique CC programmable avec une alimentation élévatrice de tension afin d'étendre la plage de fonctionnement tout en conservant une résolution de mesure proche des conditions de courant de court-circuit. L'acquisition simultanée de la tension et du courant améliore la répétabilité en cas de fluctuations de l'irradiance pendant la mesure.

Le processus de mesure permet de saisir le comportement I-V en polarisation directe sous éclairage et s'étend au fonctionnement en polarisation inverse afin d'identifier le courant de fuite, le comportement en rupture et les caractéristiques de résistance parallèle. Les modes de fonctionnement de la charge électronique, notamment la tension constante et le fonctionnement en court-circuit, permettent des transitions contrôlées entre les zones de balayage en polarisation directe et en polarisation inverse. Des instruments supplémentaires, tels que des multimètres numériques et des numériseurs haute résolution, peuvent être synchronisés à l'aide de méthodes de déclenchement courantes afin d'améliorer la précision temporelle sur l'ensemble des paramètres mesurés.

Solution de test solaire en polarisation inverse

La caractérisation des cellules solaires en polarisation inverse nécessite des balayages de tension programmables, des mesures synchronisées et un contrôle stable de la charge, tant en conditions d’éclairage qu’à l’obscurité. La solution associe une plateforme modulaire de charge électronique CC à des canaux de charge électroniques modulaires et à une alimentation élévatrice programmable afin d’effectuer des mesures I-V sous éclairage et en polarisation inverse sur des dispositifs photovoltaïques de forte puissance. L’architecture modulaire permet l’extension des canaux en parallèle pour une puissance admissible plus élevée et des configurations de test multicanaux. La plateforme modulaire offre des balayages programmables en tension constante, un fonctionnement en mode liste, des mesures synchronisées par numériseur et des fonctions de déclenchement configurables pour l'acquisition des courbes I-V solaires. Les capacités de mesure intégrées permettent l'acquisition simultanée de données de courant et de tension, tout en prenant en charge à la fois les balayages par paliers discrets et les balayages continus à grande vitesse. Il est possible d'obtenir une précision de mesure supplémentaire en utilisant des multimètres numériques externes et des numériseurs flottants à haute résolution pour des mesures synchronisées de tension, de courant, de température et de cellule de référence.

Obtenir un devis

Schéma fonctionnel d'une solution de test solaire en polarisation inverse

Schéma fonctionnel - Comment mesurer le comportement d'un module solaire en polarisation inverse

Découvrez les produits de notre solution de test solaire en polarisation inverse

M8190A 12 GSa/s Générateur de forme d'onde arbitraire

En savoir plus Voir la fiche technique
N3300A 1800 Watt DC Electronic Load Mainframe (Unité centrale de charge électronique)

En savoir plus Voir la fiche technique
Module de charge électronique N3307A de 250 watts

En savoir plus Voir la fiche technique
Module de charge électronique N3302A 150 watts

En savoir plus Voir la fiche technique
Multimètre numérique 34461A, 6 ½ chiffres, Truevolt DMM

En savoir plus Voir la fiche technique
