Medir el error de tiempo del reloj PTP

Una medición de la precisión temporal del Protocolo de Tiempo de Precisión (PTP) utiliza una referencia temporal conocida, una interfaz de sincronización de paquetes y un dispositivo o ruta de red configurados para el perfil PTP de telecomunicaciones requerido. El equipo de prueba actúa como TimeTransmitter, TimeReceiver o punto final de observación, según la topología de reloj que se esté evaluando. El ingeniero selecciona la tasa de mensajes, la clase de reloj, la conexión de red y la entrada de referencia antes de recopilar las marcas de tiempo y los datos relacionados con la frecuencia. La configuración de la prueba incluye identificar la ruta de los paquetes, asegurarse de que todas las funciones de reloj estén configuradas de forma coherente y seleccionar el intervalo de observación. A continuación, la medición se inicia una vez que el estado del enlace y del reloj han alcanzado la condición de inicio definida.

El análisis se centra en el error de tiempo y su comportamiento a lo largo del intervalo de medición. Las observaciones de sincronización en bruto pueden evaluarse junto con magnitudes derivadas de la calidad del reloj, como el error máximo de intervalo de tiempo o la desviación temporal, siempre que la configuración de análisis seleccionada lo permita. El ingeniero distingue entre los periodos de adquisición transitoria, de funcionamiento sincronizado y de mantenimiento o de deterioro en la traza registrada. Se pueden introducir variaciones en el retardo de los paquetes, condiciones de carga y cambios en los anuncios de calidad de sincronización para caracterizar la respuesta una vez instalada la capacidad de prueba. La interpretación utiliza la clase de reloj aplicable y el límite de red, en lugar de un criterio de superación universal supuesto. Los datos almacenados permiten comparar pruebas equivalentes en diferentes perfiles de tráfico y rutas de red.

Solución para la prueba de precisión de sincronización del fronthaul PTP

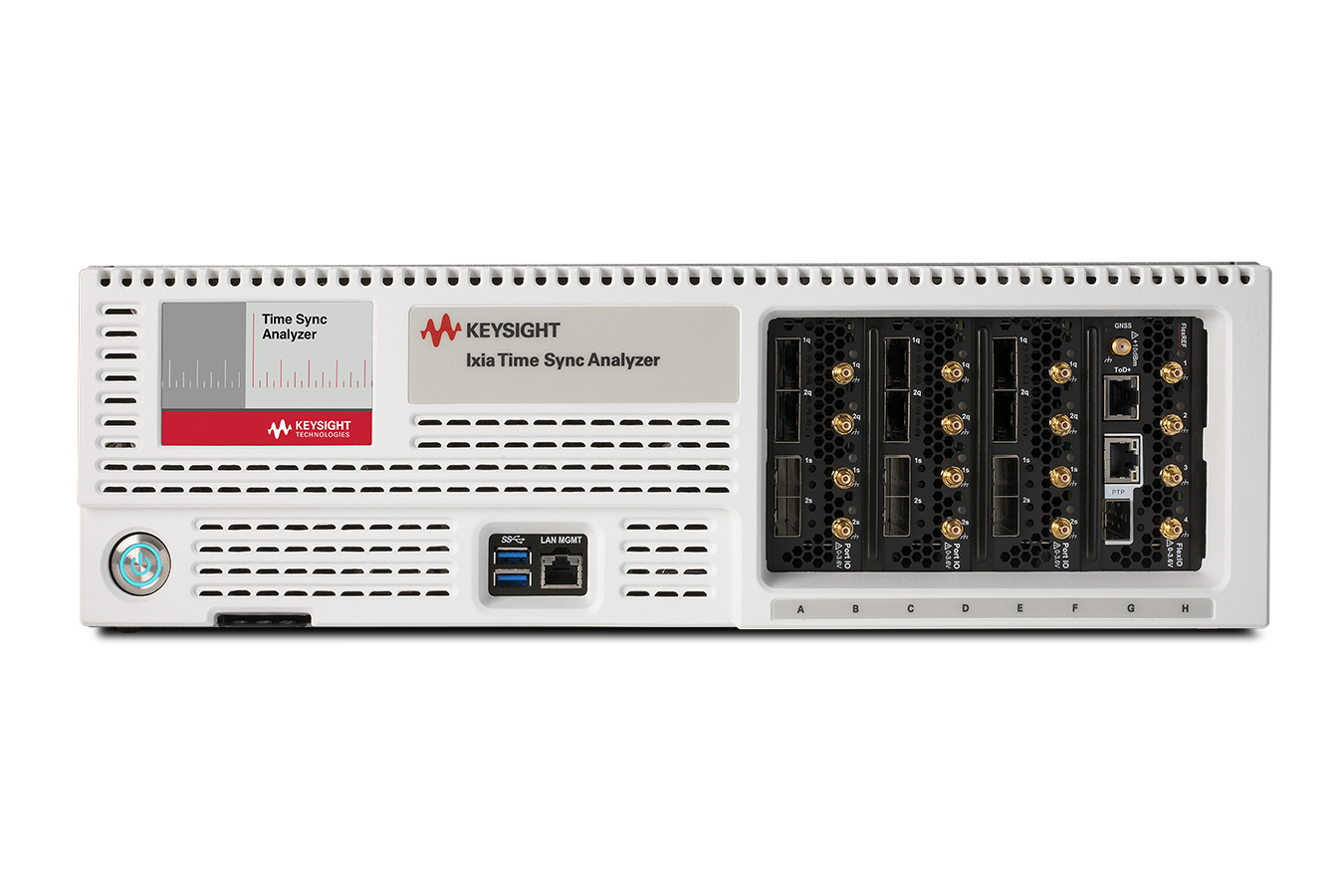

Mide la precisión del Protocolo de Tiempo de Precisión (PTP) en el fronthaul configurando un reloj de referencia, seleccionando el perfil de protocolo y midiendo el error de tiempo derivado de los paquetes en condiciones de red controladas. El analizador Time Sync de Keysight admite la emulación de TimeTransmitter y TimeReceiver de PTP, perfiles de telecomunicaciones, análisis de la calidad del reloj y mediciones simultáneas cuando se instalan las opciones de hardware y software correspondientes. Su tarjeta de sincronización proporciona interfaces de referencia; las tarjetas de línea Ethernet proporcionan puertos de prueba de paquetes y captura de marcas de tiempo. La ficha técnica de TimeSync también describe la generación de perturbaciones y el tráfico de datos de fondo que se pueden combinar con flujos de sincronización para evaluar condiciones de funcionamiento realistas. Los ingenieros pueden comparar el funcionamiento en estado estacionario con condiciones transitorias, analizar datos en tiempo real o fuera de línea y aplicar máscaras estándar o personalizadas. El dispositivo básico por sí solo no debe considerarse una configuración completa de generación y medición PTP; compruebe la habilitación de la velocidad de la tarjeta de línea y la opción de software antes de publicar una lista de materiales.
Obtener presupuesto

Consulte el diagrama de bloques de la solución para la prueba de precisión de sincronización del fronthaul PTP
