Analizar la calidad de la señal PAM4 a 112 G y el comportamiento del enlace

Para las formas de onda eléctricas de 112 Gb/s con modulación de amplitud de pulso de 4 niveles (PAM4), se requiere un flujo de trabajo específico para evaluar la calidad de la señal y el comportamiento del enlace en interfaces eléctricas de alta velocidad, como Ethernet 400G, enlaces de serializador/deserializador e interconexiones ASIC avanzadas. Los ingenieros analizan las características de las formas de onda, como la apertura del ojo, la separación de niveles, la fluctuación y la respuesta al impulso, para comprender cómo los ajustes del transmisor, las condiciones del canal y la ecualización del receptor influyen en el rendimiento general del enlace.

La medición se realiza mediante un osciloscopio de muestreo equipado con un módulo de análisis eléctrico y recuperación de reloj. El flujo de trabajo captura señales PAM4 repetitivas, recupera el reloj y aplica modelos de ecualización lineal en tiempo continuo (CTLE) y de ecualización con retroalimentación de decisión (DFE) para evaluar el cierre vertical del ojo, la respuesta al impulso y la interferencia residual entre símbolos. Para ello se requiere una adquisición precisa de la forma de onda, una referencia de sincronización estable y una configuración coherente del ecualizador, con el fin de comparar el rendimiento del enlace en diferentes condiciones de funcionamiento.

Solución de análisis de formas de onda PAM4 a 112 Gbps

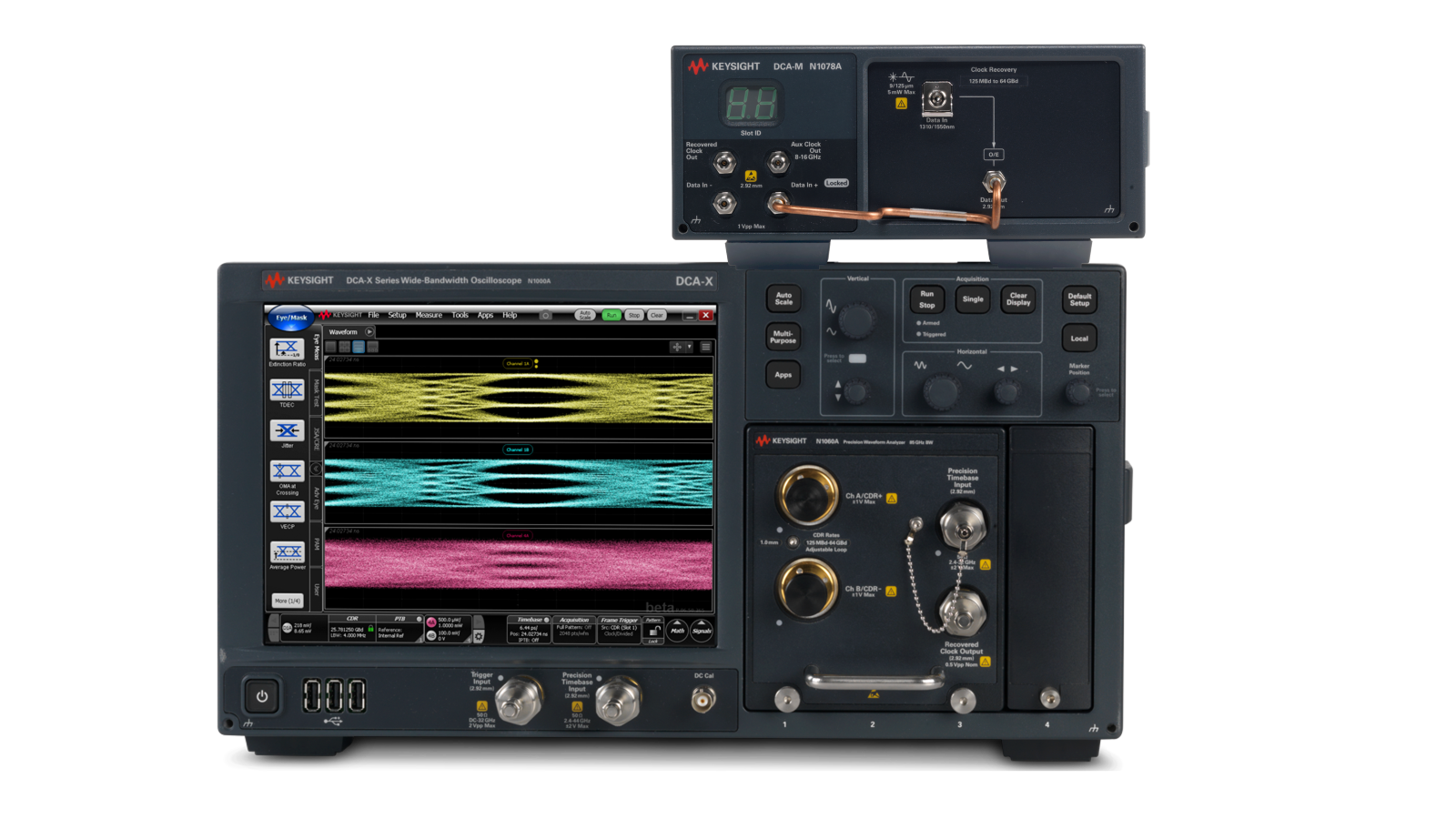

El análisis de las formas de onda eléctricas PAM4 a 112 Gb/s requiere capturar la señal con un ancho de banda suficiente, al tiempo que se aplican modelos de ecualización del receptor para comprender el comportamiento del enlace y la sensibilidad de la señal. La solución de análisis de formas de onda PAM4 a 112 Gb/s de Keysight incluye un osciloscopio de muestreo modular con un módulo de análisis de formas de onda de precisión y software para el análisis del ojo PAM4 y del ecualizador. Este flujo de trabajo permite a los ingenieros recuperar el reloj, aplicar modelos CTLE y DFE, analizar la respuesta al impulso y el cierre vertical del ojo, y comparar la calidad de las formas de onda en diferentes configuraciones de transmisor y condiciones de canal.
Obtener presupuesto

Consulte el diagrama de bloques de nuestra solución de análisis de formas de onda PAM4 de 112 Gbps

Cómo analizar formas de onda eléctricas PAM4 de 112 Gbps

Descubre los productos de nuestra solución de análisis de formas de onda PAM4 a 112 Gbps
