Migliorare la correlazione e la ripetibilità delle misurazioni TDECQ

Il “Transmitter and Dispersion Eye Closure Quaternary” (TDECQ) è un parametro chiave definito nelle specifiche dell’interfaccia ottica IEEE 802.3 per valutare le prestazioni dei trasmettitori ottici PAM4 nelle interconnessioni a 400G, 800G e nelle emergenti a 1,6T. Gli ingegneri utilizzano il TDECQ per quantificare la perdita di potenza causata dalla distorsione della forma d’onda, dal rumore e dalla dispersione, ma la misurazione è altamente sensibile alle condizioni di prova. Piccole variazioni nella potenza ottica in ingresso, nella risposta del ricevitore di riferimento, nell’ottimizzazione dell’equalizzatore, nel comportamento del recupero del clock o nell’acquisizione della forma d’onda possono produrre risultati incoerenti tra gli ambienti di sviluppo, validazione e produzione, complicando la correlazione di conformità e il debug.

Gli ingegneri eseguono l’analisi TDECQ utilizzando oscilloscopi a campionamento con sincronizzazione del pattern, configurati con filtri del ricevitore di riferimento conformi allo standard IEEE, recupero del clock ed equalizzazione virtuale. Il flusso di lavoro acquisisce le forme d’onda SSPRQ, applica un filtraggio a larghezza di banda standardizzata e l’ottimizzazione dell’equalizzatore, e calcola la conseguente perdita di potenza del trasmettitore. Le architetture di campionamento modulari migliorano la ripetibilità delle misurazioni posizionando l’hardware di acquisizione ottica calibrato direttamente sull’interfaccia di misura, mantenendo al contempo un percorso del segnale controllato. Questo approccio riduce la variabilità associata alla connettività ottica, alla risposta del canale e alla configurazione del sistema, migliorando l’affidabilità dei risultati della validazione di pre-conformità.

Soluzione per misurazioni accurate del TDECQ

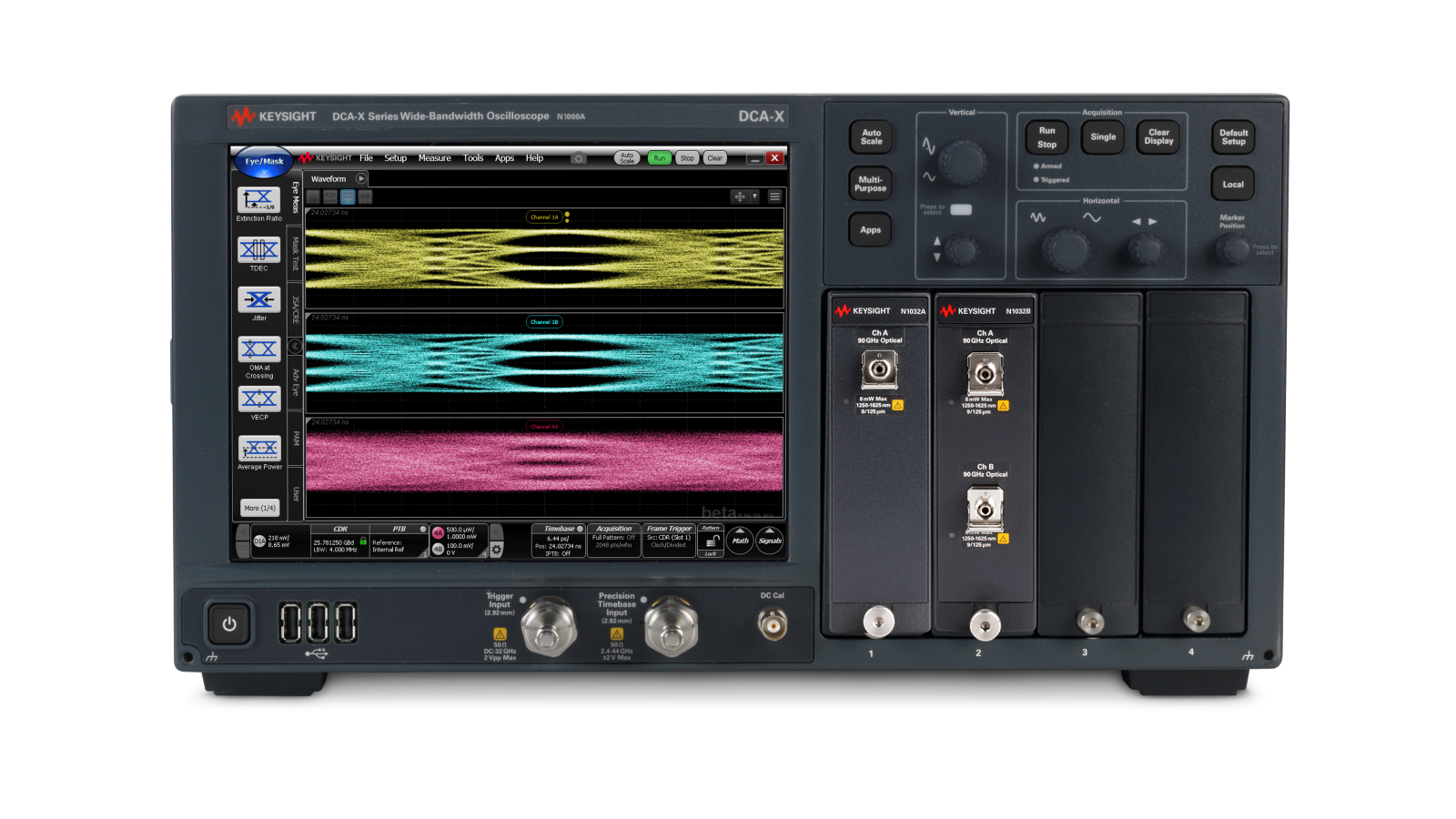

Per migliorare la precisione delle misurazioni TDECQ è necessario controllare l’acquisizione ottica, la risposta del ricevitore di riferimento, il comportamento del recupero di clock e la configurazione dell’equalizzatore, al fine di ridurre al minimo le variazioni dipendenti dalla configurazione. La soluzione di misurazione TDECQ di Keysight combina un’architettura modulare di oscilloscopio a campionamento con moduli di misurazione ottica calibrati e il software di analisi FlexDCA per standardizzare l’acquisizione delle forme d’onda e l’elaborazione del TDECQ. Gli ingegneri possono applicare filtri per ricevitori di riferimento conformi alle specifiche IEEE, ottimizzare le impostazioni dell’equalizzatore, mantenere condizioni costanti del segnale ottico e migliorare la correlazione tra più canali e sistemi di test.
Preventivo

Guarda lo schema a blocchi della nostra soluzione di misurazione ottica TDECQ

Migliorare la precisione delle misurazioni TDECQ

Scopri i prodotti della nostra soluzione di misurazione TDECQ
