Cómo mejorar la precisión de las mediciones de RF mediante unas conexiones adecuadas de los sensores de diodo

+ Medidores de potencia y sensores

Optimizar las conexiones de los sensores de diodos

La precisión de las mediciones de potencia de radiofrecuencia (RF) depende de que se mantenga una conexión eléctrica de alta calidad entre el sensor de potencia de diodo y el dispositivo sometido a prueba. El estado de los conectores, la compatibilidad de las interfaces, el manejo de los cables, el par de apriete y la adaptación de impedancia influyen en la incertidumbre y la repetibilidad de las mediciones. Los ingenieros deben inspeccionar los conectores antes de cada medición, evitar la contaminación o los daños mecánicos y asegurarse de que las superficies de acoplamiento estén correctamente alineadas para minimizar el desajuste y las reflexiones no deseadas. Incluso los problemas de conexión más insignificantes pueden introducir errores de medición que dificulten la comparación de resultados entre pruebas repetidas o entre distintos dispositivos.

La configuración de medición suele incluir un sensor de potencia de diodo, un medidor de potencia máxima compatible y las interconexiones de RF adecuadas seleccionadas para la aplicación. Los ingenieros establecen prácticas de conexión coherentes, verifican la integridad de los conectores y confirman que el acoplamiento sea correcto antes de iniciar la secuencia de medición. Mantener procedimientos de conexión repetibles a lo largo de las actividades de desarrollo, producción y calibración ayuda a mejorar la coherencia de las mediciones, al tiempo que reduce la variabilidad introducida por la configuración de medición, en lugar de por el dispositivo sometido a prueba.

Solución para la medición precisa de la potencia de RF

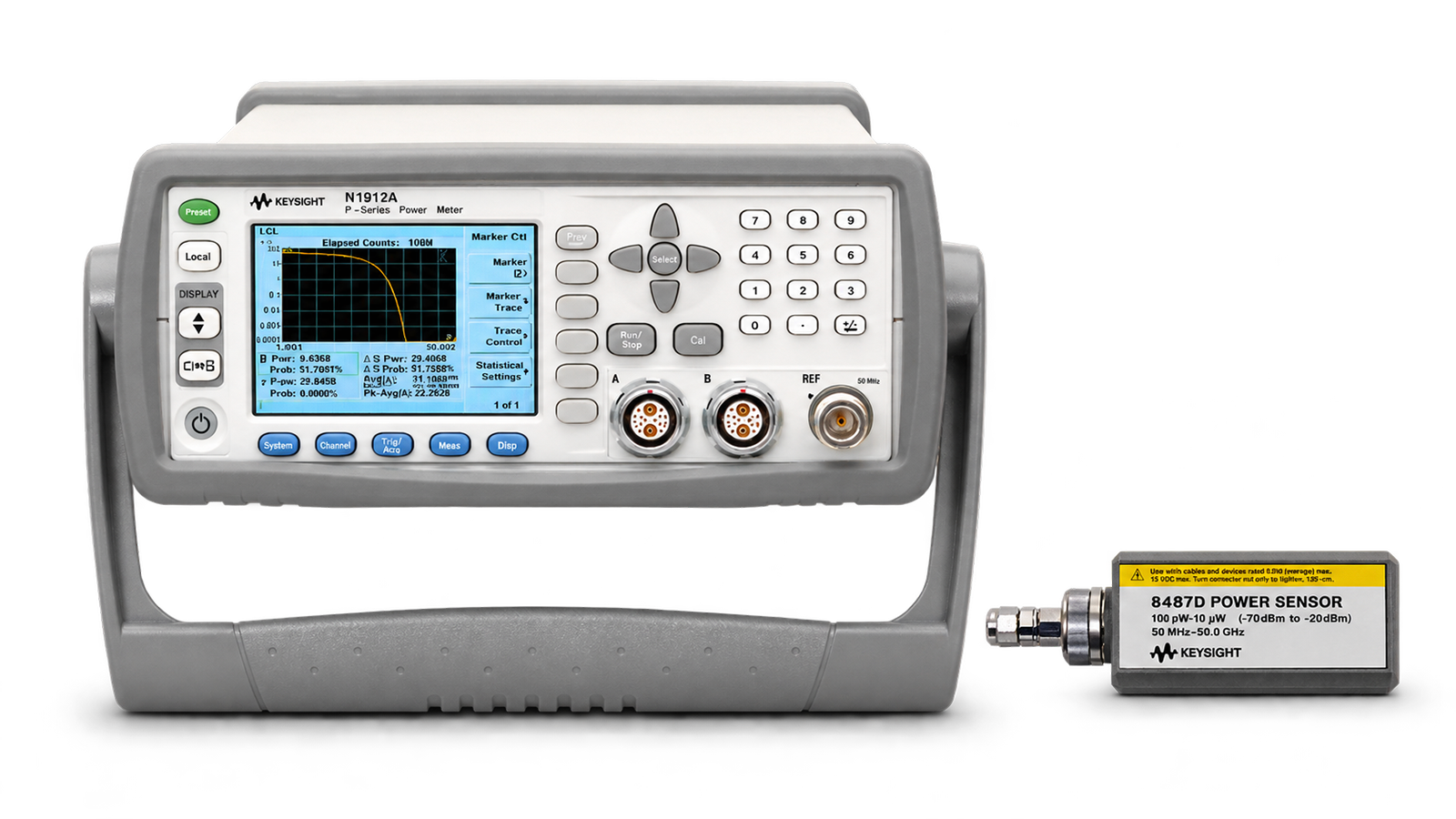

Para mejorar la precisión de las mediciones de RF, lo primero es establecer procedimientos de conexión estandarizados antes de que comience la secuencia de medición. Los ingenieros verifican el estado de los conectores, inspeccionan las superficies de acoplamiento, comprueban que el par de apriete sea el adecuado y se aseguran de que la configuración de la medición sea la correcta antes de adquirir los datos. La solución combina un sensor de potencia de diodo con un medidor de potencia máxima compatible para ofrecer un flujo de trabajo fiable para mediciones de onda continua (CW) y de potencia media, al tiempo que garantiza prácticas de medición coherentes tanto en entornos de ingeniería como de producción. La excelente relación de onda estacionaria (ROS) del sensor ayuda a reducir la incertidumbre derivada del desajuste en todo su rango de frecuencias, de 50 MHz a 50 GHz. Los ingenieros pueden verificar la configuración de la medición antes de realizar las pruebas, documentar los procedimientos de conexión, comparar las mediciones entre varios dispositivos y mantener prácticas operativas coherentes entre los distintos operadores y estaciones de prueba. Los procedimientos de configuración estandarizados ayudan a reducir los errores de medición relacionados con las conexiones, mejoran la confianza en los resultados medidos y facilitan una verificación repetible de la potencia de RF a lo largo de las actividades de desarrollo de productos, fabricación y calibración.
