Comprensión del comportamiento energético de la MCU en los modos de reposo y activo

Los dispositivos alimentados por batería dependen de microcontroladores (MCU) que funcionan en múltiples modos de ahorro de energía para prolongar la duración de la batería. Estos modos van desde el modo de suspensión profunda, en el que el consumo de corriente puede descender por debajo de los niveles de microamperios, hasta el funcionamiento activo, que requiere una corriente del orden de los miliamperios. Capturar y analizar estas transiciones es fundamental para optimizar la eficiencia energética y garantizar el correcto funcionamiento del sistema.

Sin embargo, los ingenieros se enfrentan a retos como un rango dinámico limitado, el ruido de medición y un ancho de banda insuficiente cuando utilizan herramientas convencionales. El análisis Advanced de formas de onda Advanced permite a los ingenieros visualizar tanto las corrientes de reposo ultrabajas como los picos transitorios rápidos que se producen durante los eventos de activación. Al comprender estos comportamientos, los ingenieros pueden identificar ineficiencias, depurar el rendimiento del sistema y mejorar el consumo energético general.

Análisis dinámico de la corriente de la unidad de microcontrolador con el CX3300

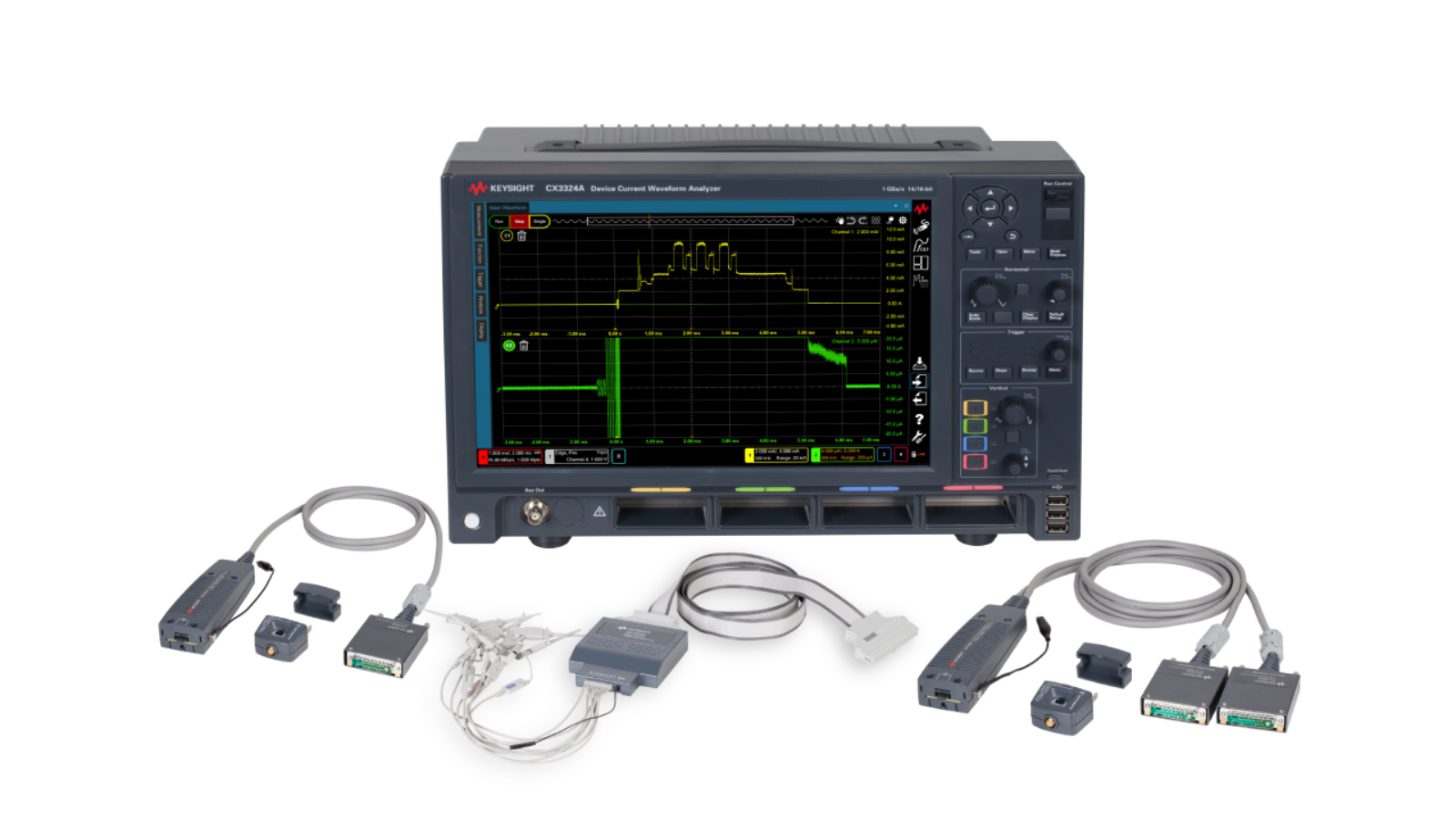

El análisis del consumo energético de las unidades de microcontrolador (MCU) requiere herramientas de medición con un amplio rango dinámico y un gran ancho de banda para capturar tanto el comportamiento de la corriente en estado estacionario como el transitorio. El analizador de formas de onda de corriente de dispositivos Keysight CX3324A permite realizar mediciones precisas en múltiples modos de funcionamiento, desde corrientes de reposo de bajo nivel hasta picos transitorios rápidos en una sola adquisición. Sus capacidades de análisis avanzadas, que incluyen zoom de forma de onda, transformada rápida de Fourier (FFT) y perfilado automático de potencia, proporcionan información detallada sobre el comportamiento de la corriente y las fuentes de ruido. Las mediciones simultáneas de corriente y tensión permiten realizar cálculos precisos de potencia. En conjunto, estas capacidades ayudan a los ingenieros a optimizar la eficiencia del sistema y a validar el rendimiento del diseño.
