Wie man den niedrigsten EVM beim WLAN-Empfängertest misst

Angebot anfordern
Expert Signalanalysator
+ Expert Signalanalysator
Expert Signalanalysator
+ Expert Signalanalysator

EVM-Messung in einem WLAN-Gerät unter Test mit zwei Spektrumanalysatoren

Die Messung der Fehlervektormagnitude (EVM) bei WLAN-Empfängertests unter schwierigen Bedingungen, wie z. B. größeren Modulationsbandbreiten, die die Signale näher an die Rauschgrenze bringen, erfordert ein Testsystem, das den Rauschbeitrag des Analysators entfernen kann. Das Testsystem muss das Rauschen des zu prüfenden Geräts (DUT) vom Rest des Messsystems, einschließlich des Analysators, isolieren.

Zwei Spektrumanalysatoren , die als Empfänger in der Kreuzkorrelations-EVM-Technik (ccEVM) verwendet werden, erfassen und demodulieren dasselbe Signal unabhängig voneinander und löschen das von den Empfängern hinzugefügte unkorrelierte Rauschen aus, um einen viel niedrigeren EVM zu erhalten. Diese Methode ermöglicht eine genaue und zuverlässige EVM-Messung des Prüflings bei WLAN-Empfängertests, insbesondere bei Anwendungen mit höheren Frequenzen und größeren Bandbreiten.

WLAN Cross-Correlated EVM Test Solution

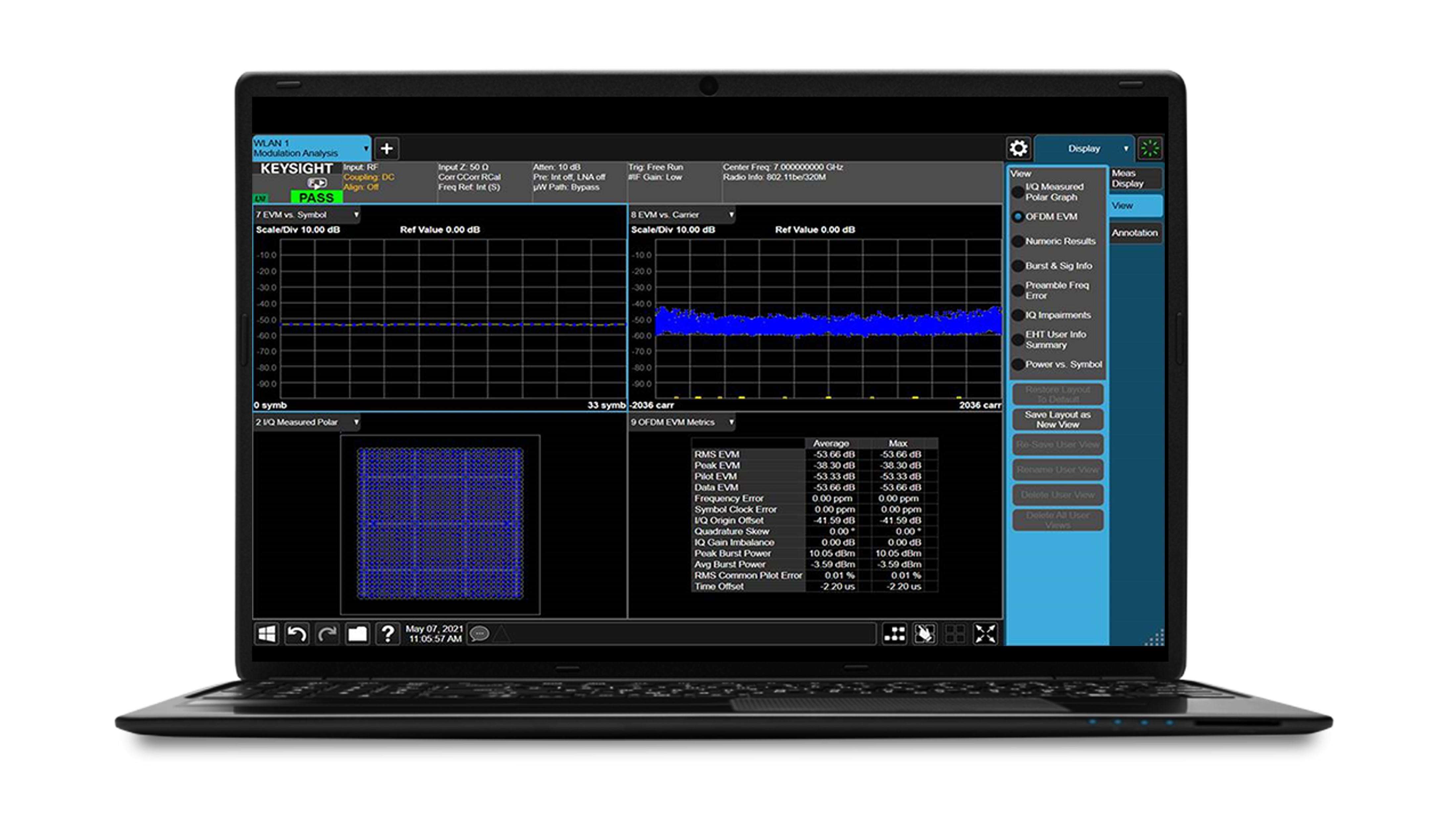

Die Messung des EVM in WLAN-Empfängertests erfordert die Kompensation des unkorrelierten Rauschbeitrags der Empfänger, um einen deutlich niedrigeren EVM-Wert für das Prüfobjekt (DUT) zu erzielen. Die Keysight WLAN ccEVM-Testlösung kombiniert XA5 SA6210A Expert Signalanalysator mit N9077EM2E PathWave X-Series Multi-Touch-Anwendungssoftware. Das Testsystem isoliert das Rauschen des Prüflings vom restlichen Messsystem, indem es die gemessenen EVM-Werte beider Signalanalysatoren vergleicht, um den durch das Prüfling erzeugten Rauschen und Störungen verursachten wahren EVM-Wert zu berechnen. Dies ermöglicht deutlich genauere WLAN-EVM-Messungen als bisher mit einem einzelnen Empfänger möglich.
Angebot anfordern

Siehe Demo einer WLAN ccEVM-Messung

Entdecken Sie Produkte in unserer WLAN ccEVM-Testlösung
