Zubehör

Die Halterung kann an tragbare digitale Multimeter der Keysight U1240 Serie angeschlossen werden, um eine Verbindung mit dem IR-USB-Kabel U1173A herzustellen.

Überlegene HF-Leistung

• Maximales SWR: 1.17

Merkmale

• Wellenleiterbezeichnung: EIA WR-22 MIL-W-85/3-013
• Flanschbezeichnung: UG-383/U MIL-F-3922/67B-013

Der Keysight Q281A ist ein 2,4-mm-Klinkenstecker-auf-WR-22-Hohlleiteradapter für den Frequenzbereich von 33 bis 50 GHz. Diese Adapter wandeln Hohlleiter-Übertragungsleitungen in 50-Ohm-Koaxialleitungen um. Die Energieübertragung ist in beide Richtungen möglich, und jeder Adapter deckt den gesamten Frequenzbereich seines Hohlleiterbandes mit einem Stehwellenverhältnis (SWR) von unter 1,3 ab.

Erfahren Sie mehr über aktuelle Informationen zu Keysight-Wellenleiteradaptern .

• Messgenauigkeit und Vielseitigkeit für 1,0-Millimeter-Testsysteme
• Robuster Stecker an einem Ende
• Benutzerfreundlichkeit für On-Wafer- und Koaxialmessungen
• Einfügungsdämpfung (typisch): 0,5 dB bei 110 GHz, 0,7 dB bei 120 GHz
• Rückflussdämpfung: 14 dB (75 bis 120 GHz)
• Maximale CW-Leistung: 10 W
• Wiederholgenauigkeit: -35 dB

Der präzise 1,0-mm-Koaxial-auf-Robust-Koaxial-Adapter Keysight Y1900B ermöglicht die einfache Messung von Koaxialbauteilen bei höheren Frequenzen. Er ist für die Messung von Komponenten mit 50 Ohm und einem Frequenzbereich von DC bis 120 GHz ausgelegt.

Überlegene HF-Leistung

• Maximales SWR: 1.13

Merkmale

• Wellenleiterbezeichnung: EIA WR-28 MIL-W-85/3-009
• Flanschbezeichnung: UG-599/U MIL-F-3922

Der Keysight R281B-Adapter wandelt eine Hohlleiter-Übertragungsleitung in eine 50-Ohm-Koaxialleitung um. Die Energieübertragung ist in beide Richtungen möglich, und jeder Adapter deckt den gesamten Frequenzbereich seines Hohlleiterbandes mit einem Stehwellenverhältnis (SWR) von unter 1,3 ab.

Der Keysight 85130G Testport-Adapter schützt den Testanschluss des Netzwerkanalysators, wenn dieser direkt mit dem Prüfling verbunden wird. Die Adapter verfügen über eine spezielle, robuste Buchse für den Anschluss an den Testanschluss des Netzwerkanalysators. Diese spezielle Buchse ist nicht mit einem Standard-Stecker kompatibel, sondern wandelt den robusten Testanschluss in einen Anschluss um, der mit dem Prüfling verbunden werden kann. Das Set enthält einen NMD-2,4-mm-Buchse-auf-NMD-2,4-mm-Stecker-Adapter und einen NMD-2,4-mm-Buchse-auf-PSC-2,4-mm-Buchse-Adapter. Der Frequenzbereich dieser Adapter liegt zwischen DC und 50 GHz bei einer Rückflussdämpfung von mindestens 23 dB.

Der Keysight 85130F Testport-Adapter schützt den Testanschluss des Netzwerkanalysators, wenn dieser direkt mit dem Prüfling verbunden wird. Die Adapter verfügen über eine spezielle, robuste Buchse für den Anschluss an den Testanschluss des Netzwerkanalysators. Diese spezielle Buchse ist nicht mit einem Standardstecker kompatibel, sondern wandelt den robusten Testanschluss in einen Anschluss um, der mit dem Prüfling verbunden werden kann. Das Set enthält einen 2,4-mm-auf-PSC-3,5-mm-Stecker-Adapter und eine 2,4-mm-auf-PSC-3,5-mm-Buchse-Adapter. Der Frequenzbereich dieser Adapter liegt zwischen DC und 26,5 GHz bei einer Rückflussdämpfung von mindestens 26 dB.

Der Keysight 85130D Testport-Adapter schützt den Testanschluss des Netzwerkanalysators, wenn dieser direkt mit dem Prüfling verbunden wird. Die Adapter verfügen über eine spezielle, robuste Buchse für den Anschluss an den Testanschluss des Netzwerkanalysators. Diese spezielle Buchse ist nicht mit einem Standardstecker kompatibel, sondern wandelt den robusten Testanschluss in einen Anschluss um, der mit dem Prüfling verbunden werden kann. Das Set enthält einen 3,5-mm-Klinkenstecker auf PSC-3,5-mm-Stecker und eine 3,5-mm-Klinkenbuchse auf PSC-3,5-mm-Buchse. Der Frequenzbereich dieser Adapter liegt zwischen DC und 26,5 GHz bei einer Rückflussdämpfung von mindestens 28 dB.

Weitere Informationen zu 3,5-mm-Kabeln und Adaptern finden Sie unter Kabel für Netzwerkanalysatoren mit 3,5-mm-Testanschlüssen .

Verwendet für 34921/23/25/31/32/33/37/38 – 50-polige D-Sub-Buchse – 125 V. Das Steckverbinder-Kit dient zum Bau von kundenspezifischen Kabeln.

Weitere Informationen finden Sie unter Keysight Multifunktionsschalter / Mess-Mainframe und Module

Überlegene HF-Leistung

• Maximales SWR: 1.05

Merkmale

• Wellenleiterbezeichnung: EIA WR-90 MIL-W-85/1-077
• Flanschbezeichnung: UG-135/U MIL-F-3922/54C-008
• Optionaler Anschluss: Typ-N-Buchse (siehe Abbildung) oder Typ-N-Stecker

Der Keysight X281C-Adapter wandelt eine Hohlleiter-Übertragungsleitung in eine 50-Ohm-Koaxialleitung um. Die Energieübertragung ist in beide Richtungen möglich, und jeder Adapter deckt den gesamten Frequenzbereich seines Hohlleiterbandes mit einem Stehwellenverhältnis (SWR) von unter 1,3 ab.

Erfahren Sie mehr über aktuelle Informationen zu Keysight-Wellenleiteradaptern .



Überlegene HF-Leistung

• Maximales SWR: 1.07

Merkmale

• Wellenleiterbezeichnung: EIA WR-42 MIL-W-85 / 1-103
• Flanschbezeichnung: UG-597 / U MIL-F-3922 / 54C-002

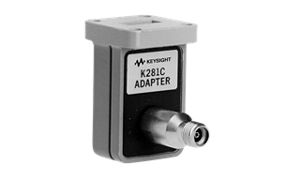

Der Keysight K281C-Adapter wandelt eine Hohlleiter-Übertragungsleitung in eine 50-Ohm-Koaxialleitung um. Die Energieübertragung ist in beide Richtungen möglich, und jeder Adapter deckt den gesamten Frequenzbereich seines Hohlleiterbandes mit einem Stehwellenverhältnis (SWR) von unter 1,07 ab.

Der Anschlussadapter 42942A wandelt die Vier-Anschlusspaar-Konfiguration des Impedanzanalysators in eine 7-mm-Anschlusskonfiguration um. Dadurch können Prüfvorrichtungen mit einem 7-mm-Anschlussstecker mit dem Impedanzanalysator verwendet werden.


Die Prüfvorrichtung 16200B ist für den Betrieb mit Hochfrequenz-LCR-Metern und Impedanzanalysatoren ausgelegt. Sie ermöglicht die Ansteuerung des Geräts mit einem Vorspannungsstrom von bis zu 5 A DC über einen 7-mm-Anschluss mittels einer externen Gleichstromquelle.
