Comment détecter les erreurs de signal cachées dans les conceptions à haute vitesse

Obtenir un devis
Oscilloscope Expert
+ Oscilloscope Expert
Oscilloscope Expert
+ Oscilloscope Expert

Détecter plus rapidement les anomalies de signal rares

Le débogage numérique à haute vitesse nécessite souvent de détecter des anomalies de signal rares, dissimulées au sein d'une activité de formes d'onde par ailleurs normale. Ces événements peuvent n'apparaître qu'occasionnellement ou ne différer que légèrement du profil attendu, ce qui les rend difficiles à isoler à l'aide d'un affichage classique et stable des formes d'onde. Pour les mettre en évidence, les ingénieurs ont besoin d'une approche de mesure capable de comparer le comportement répété des formes d'onde et d'identifier les événements aberrants en fonction de paramètres tels que la largeur d'impulsion, le temps de montée et le temps de descente.

Pour isoler ces anomalies, il faut un oscilloscope capable de capturer des formes d'onde répétées, de les comparer à un comportement normal appris et de marquer automatiquement les événements qui s'écartent de la référence. Dans ce montage de test, l'oscilloscope acquiert l'enregistrement de la forme d'onde, applique la détection d'anomalies à l'activité répétée du signal et met en évidence les événements suspects à examiner. Lorsqu'elle est correctement mise en œuvre, cette méthode aide les ingénieurs à concentrer leurs efforts de débogage sur le comportement des formes d'onde le plus susceptible d'expliquer les erreurs de signal cachées dans les conceptions à haute vitesse.

Solution de débogage numérique haute vitesse

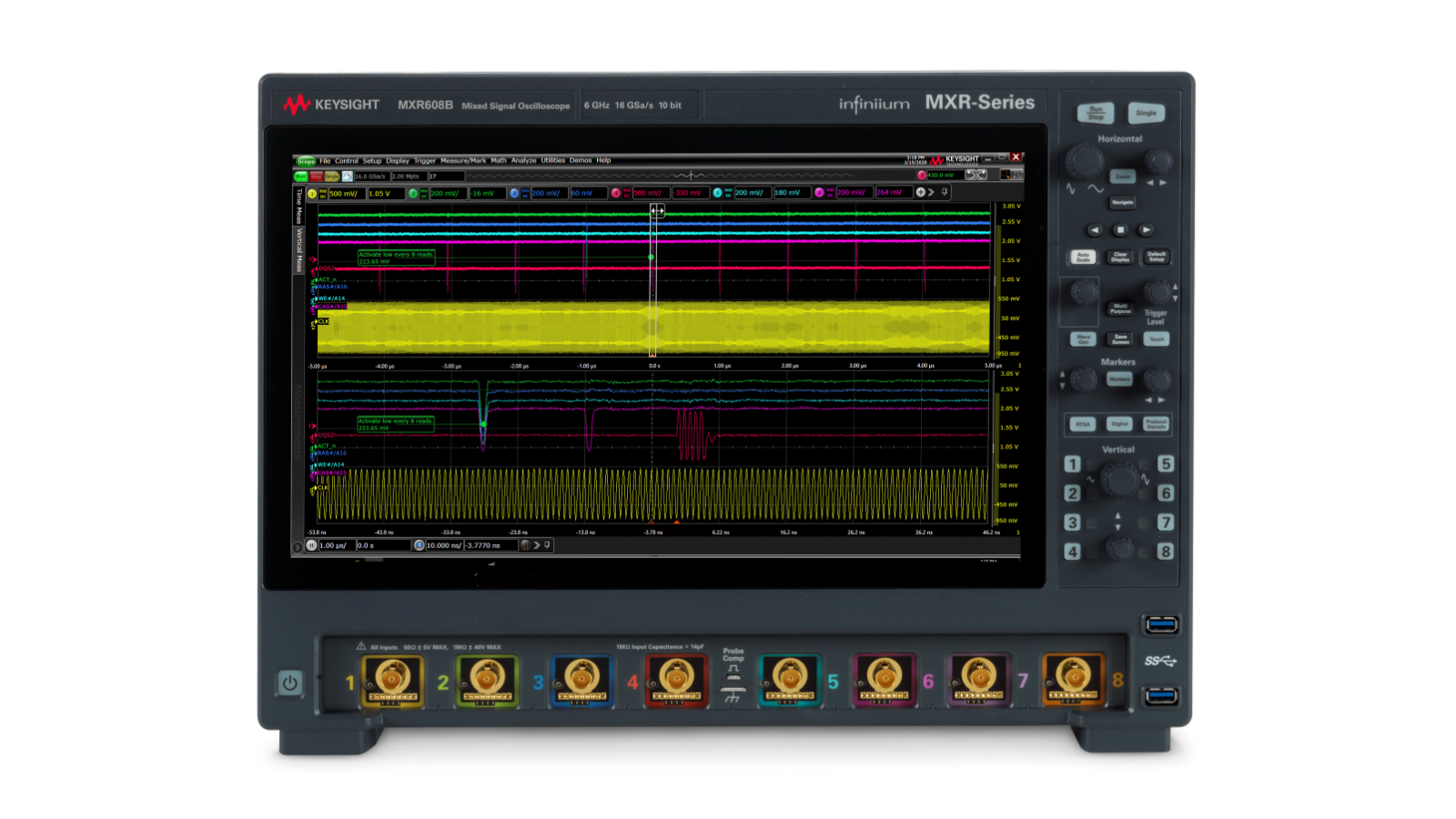

Le débogage des erreurs de signal cachées dans les conceptions numériques à haute vitesse nécessite un dispositif de mesure capable d’analyser un grand nombre de formes d’onde et de mettre automatiquement en évidence les événements qui s’écartent du comportement normal. Les oscilloscopes Expert Keysight Expert utilisent une fonction intégrée de détection des anomalies pour repérer les formes d’onde aberrantes en se basant sur des mesures telles que la largeur d’impulsion, le temps de montée et le temps de descente, sur plusieurs acquisitions répétées. Cette configuration aide les ingénieurs à examiner les événements anormaux dans leur contexte, à les comparer à l’ensemble des formes d’onde normales et à cibler leur analyse sur les conditions de signal les plus étroitement associées aux défaillances intermittentes.
Obtenir un devis

Découvrez la démo des outils de débogage de l'oscilloscope Expert

Découvrez les produits de notre solution de débogage numérique haute vitesse

Découvrir les ressources et les idées

Ressources supplémentaires pour le débogage numérique à haute vitesse

Cas d'utilisation connexes

Comment analyser l'intégrité du signal des circuits imprimés

L'analyse de l'intégrité des signaux dans la conception des cartes de circuits imprimés nécessite de s'attaquer au problème de la détection et du diagnostic de la diaphonie, de la gigue, du bruit vertical et du bruit de phase. Apprenez à analyser les diagrammes de l'œil en temps réel à l'aide d'un oscilloscope et d'un logiciel de simulation.

En savoir plus

Comment analyser et déboguer les liaisons USB Type-C

L'analyse de la liaison USB4 Type-C nécessite des oscilloscopes, une fixation de liaison et un logiciel de déclenchement et de décodage de protocole pour déboguer et optimiser la connexion. Découvrez comment établir rapidement une liaison Type-C à haut débit et limitée par la diaphonie.

En savoir plus

Comment mesurer des signaux alternatifs par rapport à des signaux continus ?

La mesure de petits signaux alternatifs sur de grands signaux continus nécessite un oscilloscope ADC à faible bruit et à haut débit. Découvrez comment un oscilloscope CDA à faible bruit et à haut débit peut vous aider à mesurer avec précision des signaux alternatifs sur des signaux continus.

En savoir plus
