EMK-induzierte Messfehler beseitigen.

Die Eliminierung thermischer elektromotorischer Kraft (EMK)-Fehler bei Niederwiderstandsmessungen erfordert die Kontrolle von Offset-Spannungen, die durch Temperaturgradienten und Materialübergänge entstehen. Der Messaufbau umfasst eine Präzisionsstromquelle und ein Spannungsmessgerät, das zur Erfassung der Spannung unter kontrollierten Strombedingungen konfiguriert ist. Messungen werden durchgeführt, während sowohl Vorwärts- als auch Rückwärtsstrom an das Prüfobjekt angelegt wird.

Der Fehlereliminierungsprozess umfasst die Erfassung von zwei Spannungsmessungen, die entgegengesetzten Stromrichtungen entsprechen, und die Mittelung der Ergebnisse. Diese Technik hebt Offset-Spannungsbeiträge auf und isoliert den wahren Spannungsabfall über dem Bauteil. Durch die Anwendung dieser Methode wird die Messgenauigkeit verbessert und Widerstandswerte können ohne den Einfluss thermischer EMK- und Offset-Fehler berechnet werden.

Lösung zur Eliminierung thermischer EMK-Fehler

Die Eliminierung thermischer EMK-Fehler erfordert die Anwendung einer kontrollierten Stromumkehr und die Synchronisierung von Spannungsmessungen, um die wahre Bauteilantwort zu isolieren. Die Lösung integriert eine präzise rauscharme Stromquelle mit einem hochauflösenden Spannungsmessgerät, um genaue Widerstandsberechnungen zu ermöglichen. Das System unterstützt die Bereitstellung von positivem und negativem Strom, was die für die Fehlerkompensation erforderlichen Vorwärts- und Rückwärtsmessungen ermöglicht. Durch die Mittelung der unter beiden Stromrichtungen erhaltenen Spannungsmessungen werden Offset-Fehler, die durch thermische EMK verursacht werden, eliminiert. Diese Technik stellt sicher, dass der berechnete Widerstand nur das Prüfobjekt widerspiegelt, was die Messgenauigkeit bei Niederwiderstandsanwendungen erheblich verbessert.
Angebot anfordern

Blockdiagramm der Lösung zur Eliminierung thermischer EMK-Fehler anzeigen

Blockdiagramm: So eliminieren Sie thermische EMK-Messfehler

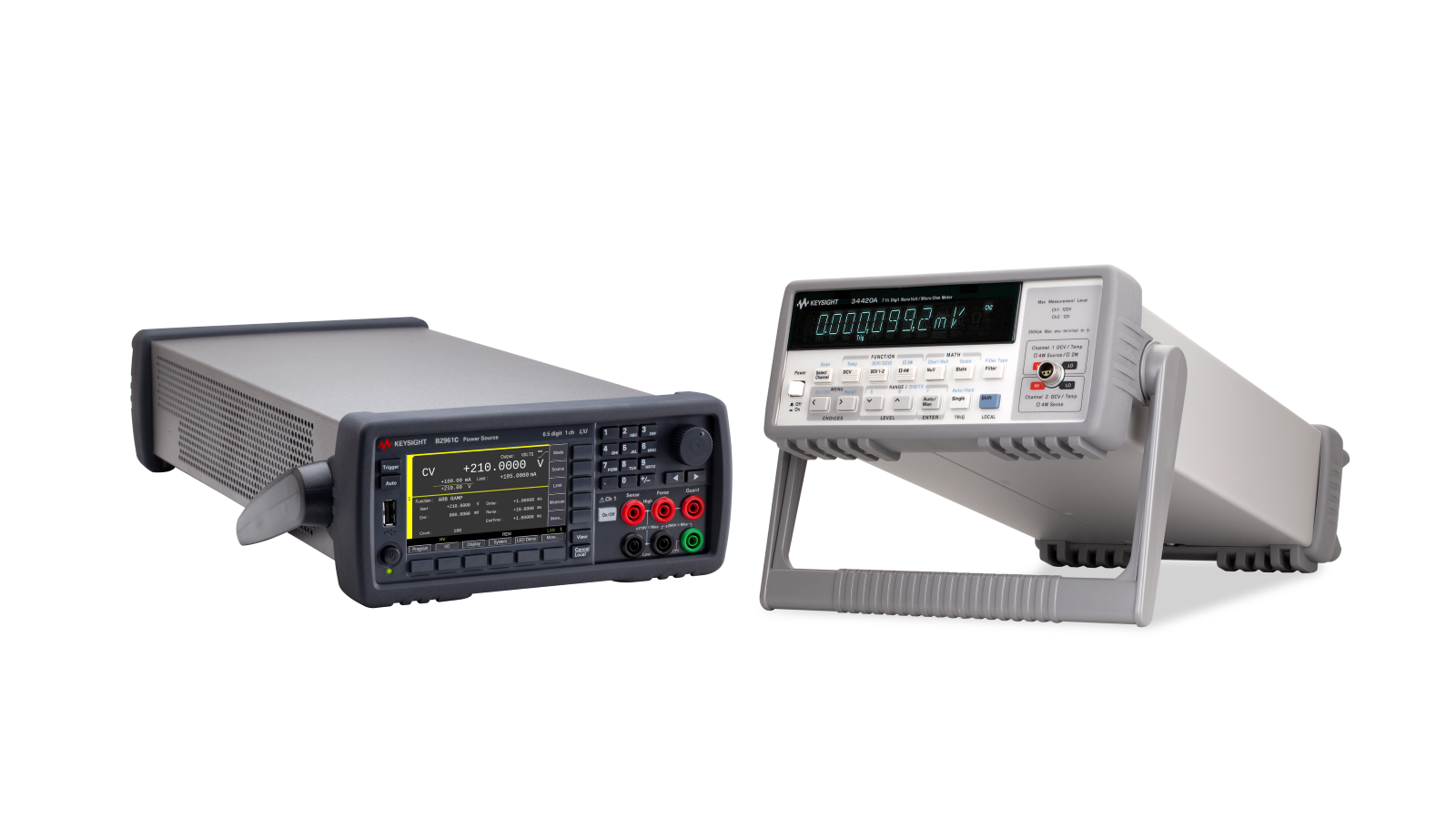

Produkte unserer Lösung zur Eliminierung thermischer EMK-Fehler entdecken
