Modulare Systeme

Anwendungen

• Anschließen eines externen Computers an ein AXIe- oder PXIe-Chassis

Funktionsweise

• PCIe-Hostadapter mit einem Port.
• Ermöglicht den Anschluss eines AXIe- oder PXIe-Chassis an einen Desktop- oder Rack-Computer über ein Standard-x8-PCIe-Kabel.
• Einzelner PCIe x8-Kabelanschluss und PCIe Low Profile-Format für einen x8- oder x16-Computersteckplatz.

Leistungsmerkmale

• Hochleistungsfähige PCIe-Kabelverbindung der 3. Generation
• Hohe Datenbandbreite (maximal 8 GB/s)

Die M9048B ist eine PCIe-Host-Schnittstellenkarte für Computer mit PCIe-Erweiterungssteckplätzen. Sie ermöglicht eine leistungsstarke Verbindung von einem externen Computer zu einem AXIe- oder PXIe-Chassis. Die Karte verfügt über eine PCIe-Gen-3-x8-Kabelverbindung, die Geschwindigkeiten von bis zu 8 GB/s erreicht. Dadurch lässt sich ein leistungsstarkes System mit Desktop- oder Rack-Computern realisieren.

Der M9048B nutzt einen PCIe-Switch und eine Taktisolierung, um eine hochwertige Taktquelle bereitzustellen, die über das PCIe-Kabel an das PXIe- oder AXIe-Gehäuse übertragen wird. Dadurch gewährleistet er unabhängig vom verwendeten PC stets eine gleichbleibend hohe PCIe-Leistung.

Die Karte verwendet einen x8-Molex-Kabelanschluss und sollte mit x8-zu-x8-PCIe-Kabeln verwendet werden, die für Gen-3-Geschwindigkeiten getestet wurden, wie beispielsweise Keysight Y1202A oder Y1203A. Der Betrieb erfolgt transparent für die Softwareanwendung, und es werden keine Treiber benötigt.

Anwendungen

• Anwendungen, die einen externen Computer zur Steuerung eines PXIe-Chassis verwenden

Funktionsweise

• 1 Steckplatz 3U Modul zur Verwendung im Systemsteckplatz eines PXIe Chassis
• Vier-Link- (4x4) oder Zwei-Link-Verbindung (x8, x16) zur PXIe-Rückwandplatine
• Standard-x8-PCIe-Anschluss zur Verwendung mit Standard-PCIe-Kabeln

Leistungsmerkmale

• Hochleistungsfähige PCIe-Kabelverbindung der 3. Generation
• Hohe Datenbandbreite (maximal 8 GB/s)

Das M9022A ist ein PXIe-Systemmodul und wird im Systemsteckplatz eines PXIe-Chassis installiert. In Kombination mit einem geeigneten Hostadapter ermöglicht es eine Datenverbindung mit hoher Bandbreite zwischen dem Host-PC und dem Chassis. Das Modul kann auch mit einem eingebetteten PXIe-Controller M9037A verwendet werden, um zwei Chassis in einem Mehrchassis-System zu verbinden.

Um optimale Leistung zu gewährleisten, sollte die M9022A mit einer Gen 3 x8 Host-PC-Karte wie der Keysight M9048B kombiniert werden. Zusätzlich sollte ein x8 PCIe-Kabel verwendet werden, das auf Gen 3-Geschwindigkeiten getestet wurde, beispielsweise das Keysight Y1202A oder Y1203A.

• Digitales Stimulus-/Reaktionssystem mit 16 Kanälen und parametrischer Messeinheit pro Kanal (PPMU)
• Bis zu 250 MHz Abtastrate, 125 MVektoren/Kanal-Speicher
• 1 ns, pro Vektor, Kantenplatzierungsauflösung
• Programmierbare Stimulus-/Reaktionskompensationsverzögerung pro Kanal
• Echtzeitvergleich
• Synchronisierung mehrerer Module für bis zu 12 Module (192 Kanäle)
• Externe Auslöser und Markierungen

Das Keysight M9195B PXIe Digital Stimulus/Response (PXI DSR) Modul eignet sich ideal für die Validierung von IC-Designs und Produktionstestumgebungen. Das PXI DSR bietet 16 bidirektionale digitale Kanäle mit programmierbaren Logikpegeln und kann für synchronisierte zyklische digitale Daten, für parametrische Messungen oder für statische digitale E/A konfiguriert werden.

Der PXI DSR bietet hohe Konfigurationsflexibilität, Multi-Site-Funktionalität und kanalweise Programmierung, einschließlich parametrischer Messungen pro Kanal, programmierbarer Verzögerung und weiterer leistungsstarker und zeitsparender Funktionen und Softwaretools. Der PXI DSR verfügt über einen großen Speicher und die einzigartige Möglichkeit, flexible Wellenform-Timing-Sets mithilfe von Treiberbefehlen auf hoher Ebene zu erstellen, einzelne Bits in einem Muster zu bearbeiten, Flanken mit einer Auflösung von bis zu 1 ns zu platzieren und Musterflanken ohne Neukompilierung zu verschieben.

Wählen Sie zwischen Einzel- und Mehrstandortkabeln sowie Prototypenplatinen und -kabeln für eine schnelle Verbindung und Testentwicklung.

• Speziell entwickelt für die schnelle Lösungsentwicklung und den beschleunigten Durchsatz bei Fertigungstests von drahtlosen Komponenten, Leistungsverstärkern und HF-Frontend-Modulen.
• Erhöhen Sie die Testdichte und reduzieren Sie den Platzbedarf mit bis zu vier VXT-Geräten in einem 18-Steckplatz-Gehäuse.
• Verkürzen Sie die Entwicklungszeit mit Open-Source-Testbibliotheken und Referenzlösungen
• Mit integrierten FPGA-beschleunigten Messungen kommen Sie Ihrem Ziel näher.
• Optimieren Sie Testroutinen mithilfe bewährter Software für Rauschzahl- und normspezifische Messungen.

Anwendungen

• Drahtlose Kommunikation
• Luft- und Raumfahrt sowie Verteidigung

Funktionsweise

• Mehrere Ausgänge: Fünf 100-MHz-Ausgänge, ein 10-MHz-Ausgang und ein OCXO-Ausgang.
• Synchronisiert sich mit einer externen Referenzfrequenz im Bereich von 1 bis 110 MHz.
• Viele Programmierschnittstellen ermöglichen die einfache Integration in bestehende Testumgebungen.

Leistungsmerkmale

• 1-Slot PXIe
• Geringes Phasenrauschen
• 100 MHz Ausgangsamplitude ≥ 10 dBm

Die PXIe-Frequenzreferenz M9300A ist ein kompaktes, modulares PXIe-kompatibles Gerät, das zusammen mit dem Keysight-Synthesizer M9301A, dem Quellausgang M9310A und dem Modulator M9311A den weltweit schnellsten Vektorsignalgenerator, den M9381A, bildet. Sie kann außerdem mit dem M9301A und dem M9310A zur Erzeugung einer CW-Quelle, dem M9380A, oder als 10-MHz- bzw. 100-MHz-Referenz mit anderen PXI-Lösungen verwendet werden. Die Steuerung des Geräts erfolgt über ein Software-Frontpanel und programmierbare Schnittstellen, die auf Ihre bevorzugte Entwicklungsumgebung abgestimmt sind.

Kompromisslose Werte

• Verkürzt die Entwicklungszeit und vereinfacht die Integration in bestehende Testumgebungen mit mehreren Treibern und programmatischen Schnittstellen.
• Verkürzt die Startzeit dank Keysight IO-Bibliotheken, einfacher Konfiguration, Softwareinstallation in einem Schritt und Soft-Frontpanel.
• Schnelle Reparaturabwicklung dank der Strategie des kalibrierten Kernaustauschs.

Anwendungen

• Zur Überwachung digitaler Zustände und zur Steuerung externer Geräte

Funktionsweise

• 32 Eingangskanäle mit programmierbaren Schwellenwerten von 0,3 V bis 50 V
• 32 Ausgangskanäle mit 0,5 A niedriger Stromsenke/0,4 A hoher Stromquelle

Leistungsmerkmale

• 100V Eingangsschutz
• Vollständig geschützte Ausgänge
• Hochwertige D-Sub-Anschlüsse

Das M9187A verfügt über 32 Eingangskanäle, die zum Vergleich von Eingangssignalen mit benutzerdefinierten Schwellenwerten zwischen 0,3 V und 50 V mit einer Einstellauflösung von 12 mV verwendet werden können. Jeder Eingang ist bis 100 V geschützt. Die 32 Ausgangskanäle arbeiten mit hohem Strom, um den Ausgang auf High oder Low zu setzen, und können jeweils 0,4 A von der High-Seite liefern oder 0,5 A von der Low-Seite aufnehmen. Diese Ausgänge sind gegen Überspannung und Überstrom geschützt. Sie haben die Wahl zwischen dem robusten Anschlussblock und den Standardkabelverbindungen.

Softwaretreiber unterstützen die gängigsten Programmierumgebungen wie Visual Studio.^®C, C++, C#, Visual Basic, MATLAB^® und LabVIEW™. Die robusten Verbindungen gewährleisten zuverlässige Messungen. Installation und Konfiguration sind mit Keysight Connection schnell und einfach. Expert und weichen Frontplatten.

^{Visual Studio ist eine eingetragene Marke der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
MATLAB ist eine in den USA eingetragene Marke von The MathWorks, Inc.
LabVIEW ist eine eingetragene Marke von National Instruments.}

Das Keysight M9471A PXIe Frequenzerweiterungsmodul ist für den direkten Einsatz mit den VXT PXIe Vektor-Transceivern M9410A und M9411A konzipiert und deckt einen Frequenzbereich bis zu 26,5 GHz ab.

• Ungebündelte, vollständige Frequenzabdeckung von 1 MHz bis 26,5 GHz
• Unterstützt anspruchsvolle 5G- und Wi-Fi-Testanforderungen mit einer Signalgenerierungs- und Analysebandbreite von bis zu 1,2 GHz.
• Harmonische Messung und Suche nach Störsignalen
• Unterstützen Sie ein breites Anwendungsspektrum mit derselben Messsoftware, die auch in Tischgeräten verwendet wird, einschließlich PathWave-Signalgenerierung, X-Series-Messanwendungen und Vektorsignalanalyse-Software.
• Nahtlose Schnittstelle zu den VXT PXIe Vektortransceivern

Beschleunigung der Radiofertigung

Die für den Funkmarkt entwickelten digitalen Zwei-Wege-Funkgeräte stellen Hersteller und Prüfstellen vor neue Herausforderungen bei der Prüfung. Funktechnologien erfordern größere Bandbreiten, höhere Frequenzen und die Unterstützung mehrerer Funkformate.

Das Keysight M8920A Funktestgerät unterstützt zahlreiche Formate durch die Kombination von PXI-Hardware und anwendungsspezifischer Software in einem flexiblen und skalierbaren Gehäuse. Es bietet umfassende Unterstützung für Funkgerätetests der nächsten Generation. Dank seiner skalierbaren, modularen Architektur ermöglicht es die effiziente und vollständige Entwicklung und Durchführung von Tests, die in der Fertigung und Funkgerätewartung erforderlich sind. Darüber hinaus unterstützt es allgemeine Messungen und kommerzielle Standards (LTE, WLAN und Bluetooth) für Funkgerätetests der nächsten Generation. Mit dem Keysight KS83120B Analog-Land-Mobilfunk-Test-Plugin können Sie Ihre Funkgeräte automatisch und ohne Programmierung testen.

Anwendung:

• HF- und Audiosignalerzeugung und -analyse für militärische, sicherheitsrelevante und luftfahrttechnische Funkkommunikation
• Messungen analoger/digitaler Signalformate einschließlich APCO P25, Tetra, DMR und dPMR

HF/NF-Spektrum

• Sende- und Empfangsmessungen: Brumm- und Rauschanteil, SINAD und THD, SNR, Empfindlichkeit, Modulationsqualität
• Unterstützt allgemeine Messverfahren und kommerzielle Standards (LTE, WLAN, Bluetooth).
• Frequenzbereich von 100 kHz bis 6 GHz mit einer Bandbreite von bis zu 160 MHz.

Mit der neuen Funktestsoftware N9093A von Keysight können Sie mehrere wichtige Instrumente auf einem Bildschirm steuern und gleichzeitig eine Vielzahl kritischer Messwerte anzeigen lassen.

Das M8920A ist ein Hardware-Bundle bestehend aus einem Vektor-Transceiver, einer HF-Schnittstelle und Audiomodulen. Der Benutzer benötigt außerdem die Radio Test SW (N9093EM0E) sowie ein PXIe-Chassis und einen Controller, um diese Testlösung zu vervollständigen.

• Die Hardwarebeschleunigung bietet eine 20-fache Geschwindigkeitsverbesserung bei DPD/ET gegenüber der hostbasierten RF PA/FEM-Charakterisierungs- und Test-Referenzlösung von Keysight.
• Closed/open loop digital pre-distortion (DPD) and envelope tracking (ET) measurements can be made in tens of milliseconds. Reduce overall test time to < 70 ms.
• Bewährte DPD/ET-Algorithmen, die auf jahrelanger enger Zusammenarbeit mit führenden Herstellern drahtloser Kommunikationssysteme basieren
• Peer-to-Peer-Konnektivität mit Keysight M9381A PXIe Vektorsignalgenerator, M9391A PXIe Vektorsignalanalysator und M9393A PXIe Performance Vektorsignalanalysator
• Altera Stratix V „A7“ FPGA mit 4 GB DDR3-Speicher

Der M9451A PXIe-Messbeschleuniger in Kombination mit der Option DPD Digital Pre-Distortion & Envelope Tracking Gateware demonstriert eindrucksvoll das Potenzial modernster FPGAs, Keysights bewährter Messexpertise und der hohen Datenverarbeitungsgeschwindigkeit von PXIe. Als Teil der Keysight-Referenzlösung für die Charakterisierung und Prüfung von HF-Leistungsverstärkern und Front-End-Modulen (FEMs) bietet diese Kombination eine beispiellose Leistung für anspruchsvolle Messungen der digitalen Vorverzerrung (DPD) und der Hüllkurvenverfolgung (ET), die für die Prüfung moderner Leistungsverstärker (PAs) und Front-End-Module (FEMs) erforderlich sind. Die Hardwarebeschleunigung ermöglicht eine mehr als 20-fache Geschwindigkeitssteigerung gegenüber Keysights bisheriger hostbasierter Referenzlösung. DPD- und ET-Messungen im geschlossenen und offenen Regelkreis dauern nur wenige Millisekunden, die Gesamtmesszeit liegt unter 70 ms.

Erfahren Sie mehr über Keysight Modularinstrumente

Der Vektor-Transceiver M9411A VXT PXIe integriert einen 6-GHz-Vektorsignalgenerator und einen Vektorsignalanalysator in einem 3-Slot-PXIe-Modul.

• Unterstützt fortgeschrittene 5G-Testanforderungen mit einer Signalgenerierungs- und Analysebandbreite von bis zu 1,2 GHz.

• Unterstützt den Messmodus des Sequenzeranalysators
• Erzielen Sie größere Testmargen für die Designverifizierung und Produktionstests mit erstklassiger HF-Leistung, einschließlich Ausgangsleistung, Phasenrauschen und Amplitudengenauigkeit.

• Unterstützen Sie ein breites Anwendungsspektrum mit derselben Messsoftware, die auch in Tischgeräten verwendet wird, einschließlich PathWave-Signalgenerierung, X-Series-Messanwendungen und Vektorsignalanalyse-Software.

• Führen Sie Mehrkanal- (MIMO) und Mehrstandorttests in der Designverifizierungs- und Produktionsphase durch.

Anwendungen

• Anwendungen, die einen externen Computer zur Steuerung eines PXIe-Chassis verwenden
• Anwendungen mit mehreren Chassis

Funktionsweise

• 1 Steckplatz 3U Modul zur Verwendung im Systemsteckplatz eines PXIe Chassis
• Vier-Link- (4x4) oder Zwei-Link-Verbindung (x8, x16) zur PXIe-Rückwandplatine
• Standardmäßige x8 PCIe-Anschlüsse zur Verwendung mit Standard-PCIe-Kabeln

Leistungsmerkmale

• Hochleistungsfähige PCIe-Kabelverbindung der 3. Generation
• Hohe Datenbandbreite (maximal 8 GB/s an einem Port, 16 GB/s im x16-Modus)

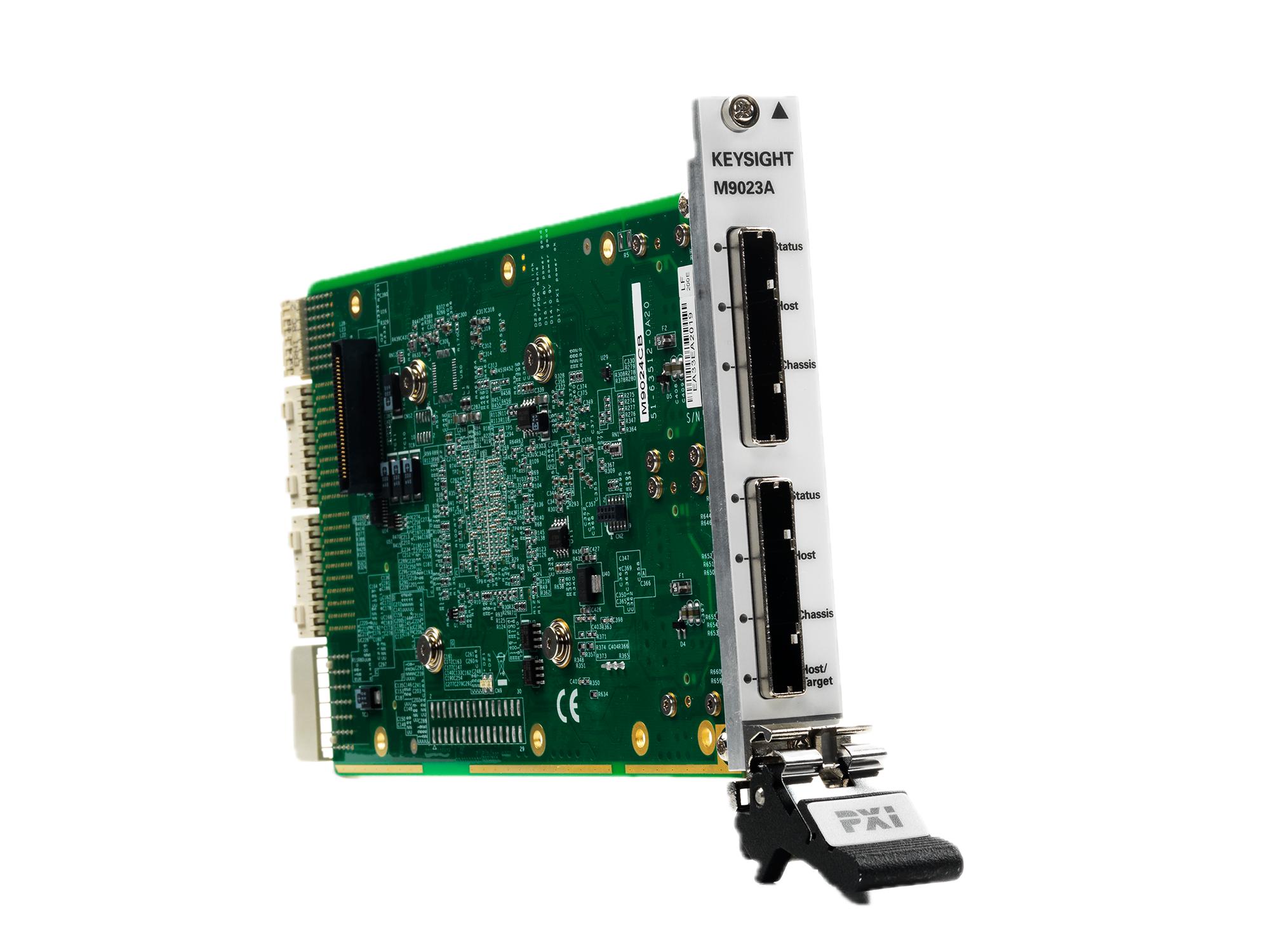

Das M9023A ist ein PXIe-Systemmodul und wird im Systemsteckplatz eines PXIe-Gehäuses installiert. In Kombination mit einem geeigneten Hostadapter ermöglicht es eine Datenübertragung mit hoher Bandbreite zwischen Host-PC und Gehäuse. Das M9023A bietet flexible Konfigurationsmöglichkeiten. Jede Karte verfügt über zwei PCIe-x8-Kabelverbindungen der 3. Generation, die Geschwindigkeiten von bis zu 8 GB/s pro Port erreichen. Diese beiden Ports können zu einer einzigen x16-Kabelverbindung kombiniert werden, wodurch eine Geschwindigkeit von bis zu 16 GB/s erzielt wird. So lässt sich ein datenintensives System mit leistungsstarken Desktop- oder Rack-Computern realisieren.

Im Dual-x8-Modus kann der M9023A in Mehrgehäusesystemen mit Reihenschaltung verwendet werden. Diese Konfiguration bietet den Vorteil, dass kein Instrumentensteckplatz für die Reihenschaltung benötigt wird. Ein Port wird mit einem M9048B und der andere Port mit einem M9022A, M9023A oder M9024A in einem nachfolgenden Gehäuse verbunden. Alternativ kann der M9023A mit einem eingebetteten PXIe-Controller M9037A verwendet werden, um zwei oder mehr Gehäuse in einem Mehrgehäusesystem zu verbinden.

Um optimale Leistung zu gewährleisten, sollte die M9023A im x16-Modus konfiguriert und mit einer Gen 3 x16 Host-PC-Karte wie der Keysight M9049A kombiniert werden. In jedem Fall sollten außerdem x8 PCIe-Kabel verwendet werden, die für Gen 3-Geschwindigkeiten getestet wurden, wie beispielsweise die Keysight Y1202A oder Y1203A.

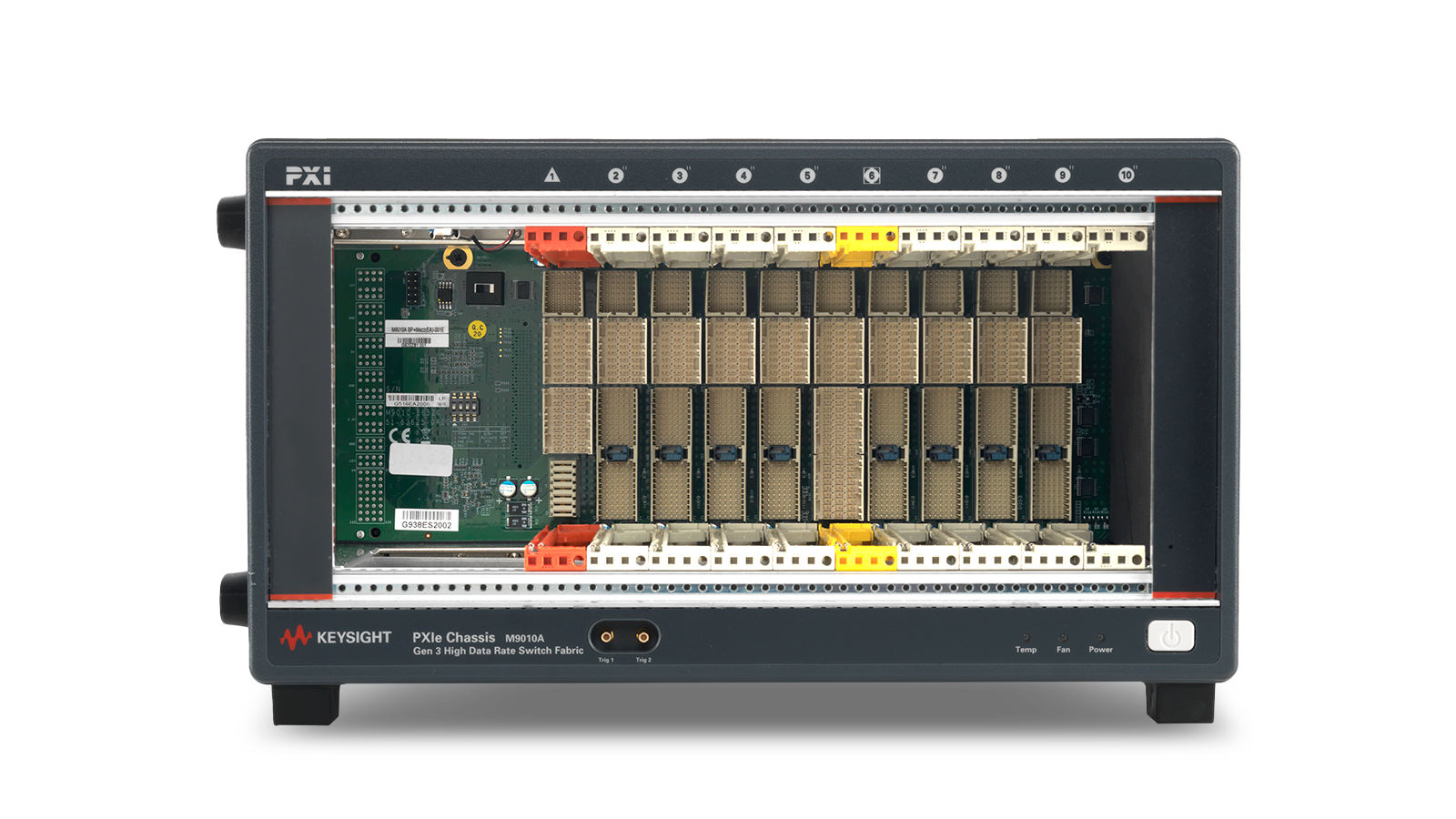

Das M9010A PXIe Gen 3-Chassis mit 10 Steckplätzen bietet Flexibilität, Kompatibilität und Leistung in einem kompakten Formfaktor – ideal für den Einsatz auf dem Testtisch. Mit 8 PXIe-Hybridsteckplätzen ermöglicht es Systementwicklern die flexible Kombination von Anzahl und Position der PXIe- und Hybrid-kompatiblen Module. Die PCIe®-Switch-Fabric bietet maximale Leistung und unterstützt Gen 3 mit einer Systemdatenbandbreite von bis zu 24 GB/s. Das neue Kühlkonzept sorgt für eine hervorragende Kühlung jedes einzelnen Steckplatzes bei gleichzeitig deutlich geringerer Lüftergeräuschentwicklung als herkömmliche PXI-Chassis. Es ist zudem wartungsfreundlich und bietet Funktionen zum Kombinieren mehrerer Chassis oder zur Integration mit anderen, nicht PXI-basierten Messgeräten.

Anwendungen

• Luft- und Raumfahrt und Verteidigung
• Elektronischer Test
• Kommunikation

Funktionsweise

• Insgesamt 10 Steckplätze; davon 8 PXIe-Hybridsteckplätze, 1 PXIe-Timing-Steckplatz und 1 PXIe-Systemsteckplatz.
• 8 PXIe-Hybrid-Steckplätze
• 830 W Gesamt-Gleichstromleistung (220–240 V Eingangsspannung) und 42 W Kühlung pro Steckplatz
• Leistungsstarke Kühlung bei geringem Lüftergeräusch
• Hochleistungsfähige PCIe-Switches der 3. Generation mit einem Zwei-Link-Systemsteckplatz (x8, x16) und x8-Anschlüssen zu den Hybrid-/Timing-Steckplätzen.
• Hohe Datenbandbreite (maximal 24 GB/s System und 8 GB/s Steckplatz-zu-Steckplatz)
• Leistungssequenzierung für mehrere Chassis und externe Trigger-Ein-/Ausgänge an der Vorderseite
• Spezifizierte Betriebsbedingungen bis zu 55 °C und 10.000 Fuß Höhe

Leistungsmerkmale

• Advanced PCIe-Switch-Fabric, die mit Geschwindigkeiten bis zu Gen 3 arbeitet und x8-Verbindungen zu Modulsteckplätzen bereitstellt.
• Backplane-Geschwindigkeiten von bis zu 24 GB/s von einem externen Controller zu den PXIe-Modulsteckplätzen
• Extrem leise, leistungsstarke Kühlung
