I test di conformità del ricevitore MIPI M-PHY 6 presentano sfide significative, poiché gli ingegneri devono verificare l’affidabilità del recupero dei dati in condizioni di segnale degradato definite dalla Specifica di Test di Conformità (CTS). A velocità di trasmissione fino a 23,3 GBd utilizzando la modulazione di ampiezza dell’impulso 4 (PAM4), i margini di tensione ridotti e la segnalazione multilivello aumentano la sensibilità al jitter, al rumore e all’interferenza intersimbolica. Piccole imprecisioni nella calibrazione del segnale di stress o nella composizione del jitter influiscono direttamente sui risultati del tasso di errore binario (BER), rendendo difficile determinare se i guasti abbiano origine dal dispositivo in prova o dalla configurazione di prova stessa.

Gli ingegneri validano i ricevitori MIPI M-PHY 6 utilizzando un tester del tasso di errore binario (BERT) per generare modelli di stress PAM4 controllati e un oscilloscopio in tempo reale ad alta larghezza di banda per calibrare e verificare le alterazioni del segnale. Il flusso di lavoro prevede la generazione di segnali di stress PAM4 calibrati applicando jitter calibrato, interferenza intersimbolica e variazioni di ampiezza all’ingresso del ricevitore, monitorando al contempo il BER in condizioni di stress definite. Gli ingegneri eseguono scansioni di tolleranza al jitter e misurazioni di sensibilità per ottenere risultati chiari e conformi agli standard (pass/fail) e caratterizzare le prestazioni del ricevitore rispetto ai limiti definiti dal CTS.

Soluzione per i test di conformità del ricevitore MIPI M-PHY 6

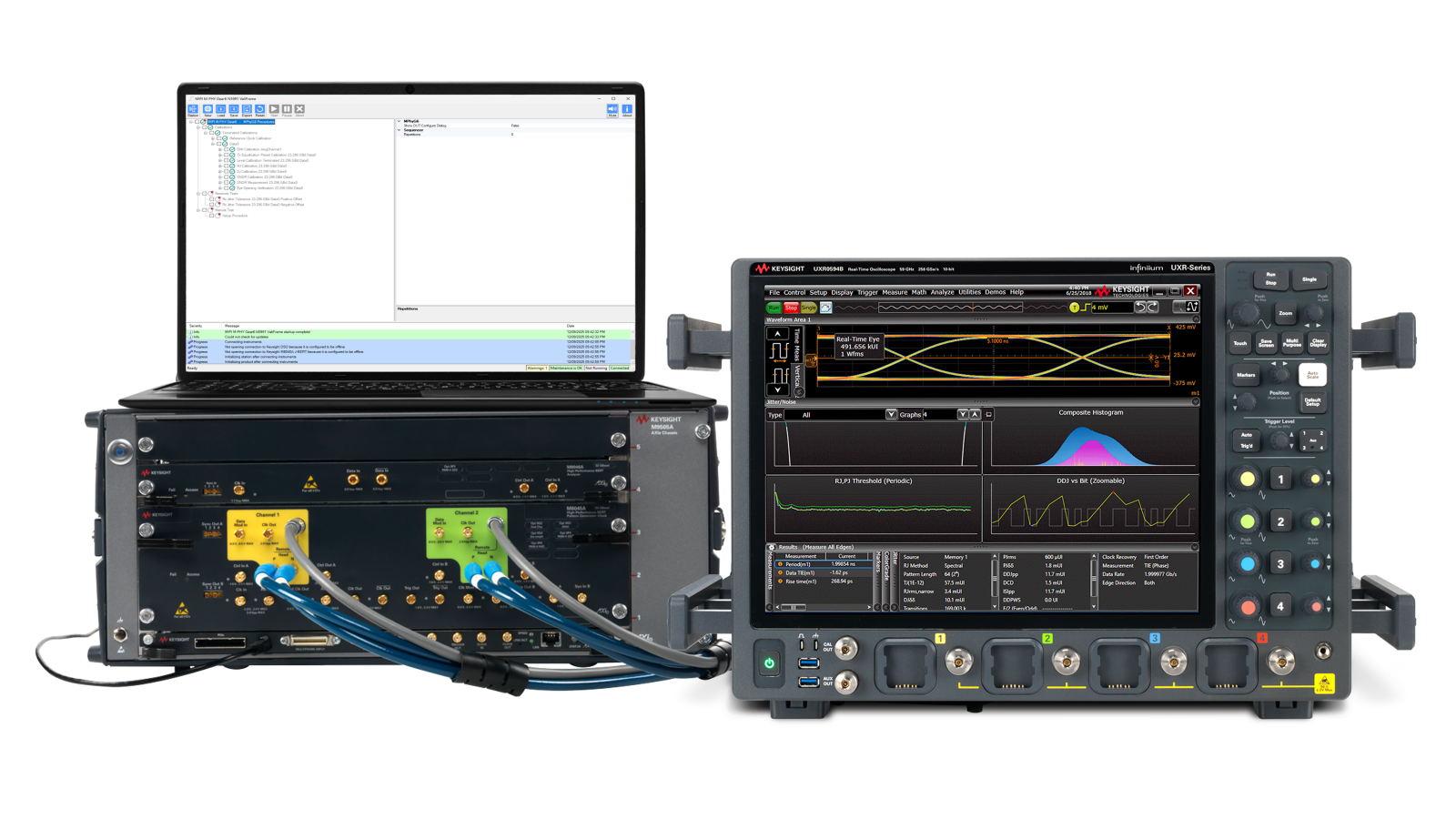

I test di conformità del ricevitore MIPI M-PHY 6 richiedono la generazione di segnali di stress PAM4 calibrati e la misurazione delle prestazioni relative al tasso di errore binario nelle condizioni definite dal CTS. La soluzione di Keysight per la verifica di conformità dei ricevitori M-PHY 6 comprende un software di test automatizzato, un tester del tasso di errore binario (BER) ad alte prestazioni da 64 GBd e un oscilloscopio da banco Pro da 59 GHz per eseguire misurazioni di tolleranza al jitter, sensibilità e BER utilizzando metodi CTS standardizzati. Questa soluzione integrata consente una calibrazione accurata dei segnali di stress, l'esecuzione automatizzata dei test e una validazione ripetibile della conformità, garantendo una caratterizzazione affidabile del ricevitore e risultati chiari di superamento o fallimento del test.
