Comment comparer la précision de mesure des capteurs à thermistance et à diode

Obtenir un devis
Capteurs de puissance et accessoires
+ Capteurs de puissance et accessoires
Capteurs de puissance et accessoires
+ Capteurs de puissance et accessoires

Comparaison des méthodes d'évaluation de la précision des capteurs

Les capteurs de puissance radiofréquence à thermistance et à diode reposent sur des principes de mesure fondamentalement différents, ce qui se traduit par des caractéristiques de précision distinctes en fonction de la fréquence, du niveau de puissance et des conditions de modulation du signal. Les capteurs à thermistance mesurent la puissance moyenne réelle par conversion thermique, offrant ainsi une grande précision absolue avec une dépendance minimale à la forme d’onde ou au facteur de crête. En revanche, les capteurs à diode fonctionnent par redressement et détection d’une tension proportionnelle à la puissance d’entrée, ce qui introduit des erreurs potentielles dues à la non-linéarité, à la variation de la réponse en fréquence et à la sensibilité aux caractéristiques de modulation. Ces différences deviennent de plus en plus significatives dans les applications nécessitant des mesures traçables et un contrôle précis de l’incertitude.

Pour comparer la précision des capteurs, il est nécessaire d'effectuer des mesures contrôlées sur une plage de puissance définie, tout en appliquant des corrections pour tenir compte du déséquilibre, du rendement effectif et des pertes du système. Les ingénieurs doivent évaluer la linéarité, le comportement du bruit de fond et les effets de compression, en particulier aux extrémités de la plage dynamique où les capteurs à diode peuvent présenter une erreur accrue. L'analyse statistique des écarts de mesure permet de quantifier les différences de précision, tandis que des mesures répétées garantissent la fiabilité des tendances observées. Cette comparaison fournit des informations essentielles pour choisir la technologie de capteur appropriée en fonction des exigences de mesure spécifiques.

Solution de comparaison de la précision des capteurs

Pour comparer la précision des capteurs à thermistance et à diode, il est nécessaire d’effectuer des balayages de puissance étalonnés à l’aide d’une source de signal stable et d’appliquer des conditions de mesure identiques aux deux types de capteurs. Les capteurs de puissance à thermistance fournissent une mesure réelle de la puissance moyenne grâce à la conversion thermique, offrant une grande précision absolue avec une dépendance minimale vis-à-vis de la modulation du signal, tandis que les capteurs à diode reposent sur la redressement et présentent des non-linéarités dépendantes de la fréquence et de la puissance. Ces capteurs sont reliés à des wattmètres de précision qui effectuent des mesures de rapport et appliquent des facteurs de correction afin de déterminer avec précision les niveaux de puissance incidente. Les ingénieurs doivent corriger l’incertitude liée au déséquilibre, les différences de réponse en fréquence et le rendement effectif tout en capturant les données de mesure sur toute la plage dynamique. L’analyse consiste à quantifier l’écart par rapport aux valeurs de référence, à évaluer la linéarité et les performances en matière de bruit, et à identifier les plages dans lesquelles chaque capteur présente une incertitude accrue ou des effets de compression. Le contrôle automatisé des mesures et l’enregistrement synchronisé des données permettent une comparaison précise dans des conditions identiques, garantissant la répétabilité et permettant une caractérisation détaillée des différences de performances entre les différentes technologies de capteurs.
Obtenir un devis

Voir le schéma fonctionnel de la solution de comparaison de la précision des capteurs

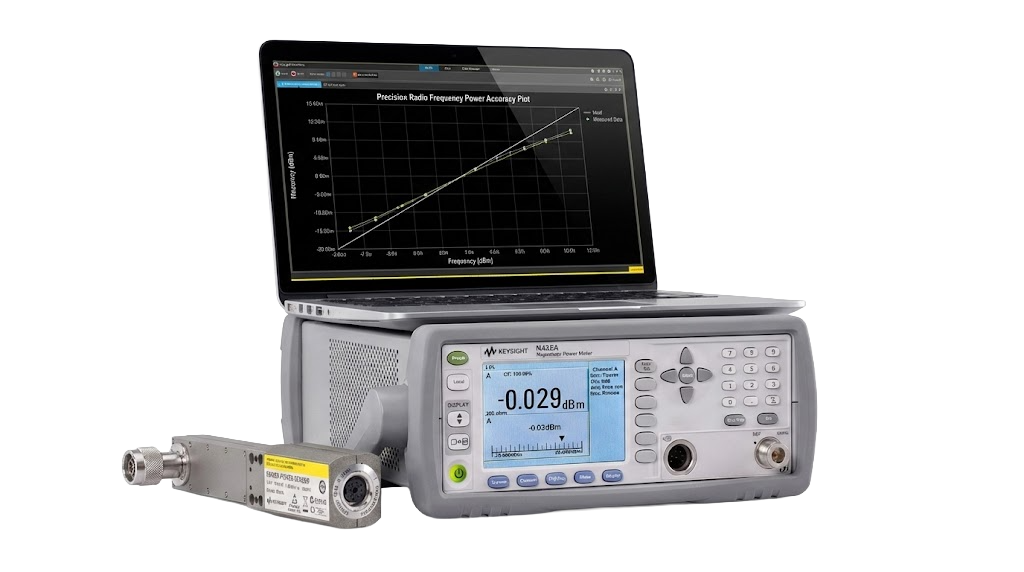

N432A

Découvrez les produits de notre solution de comparaison de la précision des capteurs
