Comment acquérir des événements de synchronisation multi-signaux

Obtenir un devis

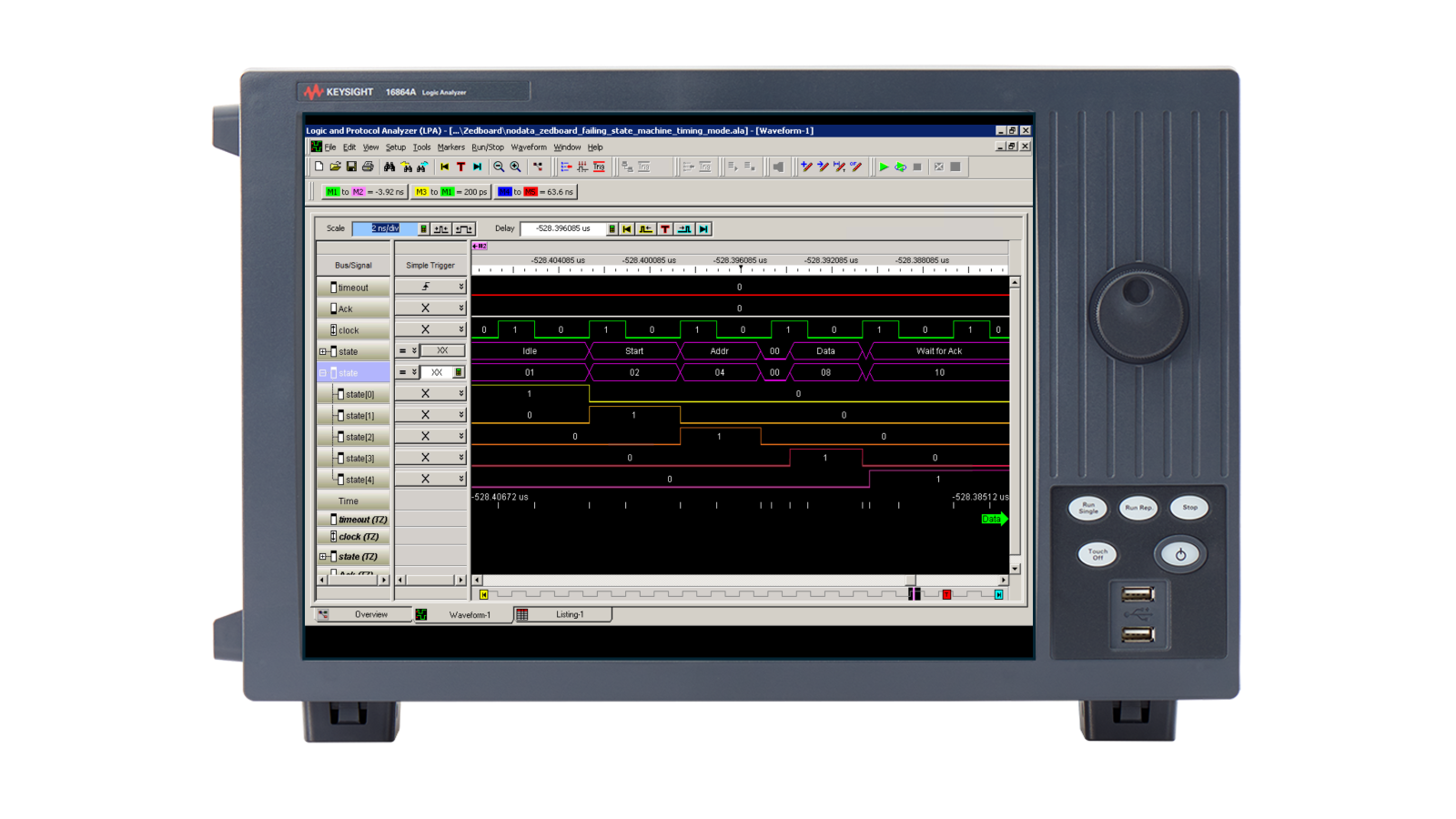

Analyseur logique portable
+ Analyseur logique portable
Analyseur logique portable
+ Analyseur logique portable

Synchroniser les signaux numériques

La capture d’événements temporels multi-signaux nécessite l’acquisition simultanée de nombreux canaux numériques avec un alignement temporel déterministe afin de préserver les véritables relations de cause à effet. Le montage de mesure consiste à sonder les signaux associés — tels que les horloges, les bus de données, les signaux d’activation et les lignes de commande — et à configurer le mode d’acquisition temporelle de manière à ce que toutes les transitions soient capturées par rapport à une base de temps commune. Cela permet aux ingénieurs d’observer comment les événements se propagent à travers les blocs fonctionnels sans décalage induit par des mesures séquentielles ou fragmentées.

Le test fonctionne en appliquant des conditions de déclenchement complexes afin d'isoler les relations temporelles ou les séquences multisignaux d'intérêt, puis en capturant de longues fenêtres temporelles d'activité du système. Les ingénieurs placent des marqueurs temporels sur les transitions clés et mesurent directement les écarts de temps entre les événements sur l'ensemble des canaux. Cela permet de mettre en évidence les relations de causalité, les conditions de concurrence, les problèmes de marges de configuration/maintien, ainsi que les problèmes de synchronisation entre les blocs en interaction dans les systèmes embarqués et basés sur des FPGA.

Solution de corrélation temporelle multisignal

La capture de synchronisation multisignal nécessite l'acquisition simultanée et alignée dans le temps de nombreux signaux numériques, ainsi que la mesure précise des relations de synchronisation, afin d'identifier les problèmes de causalité, de séquencement et de synchronisation au sein d'un système. La solution de corrélation de synchronisation multisignal de Keysight offre une densité de canaux élevée, une mémoire de synchronisation étendue et un déclenchement multisignal flexible pour capturer de longues fenêtres d'activité, corréler des événements entre différents domaines et mesurer les délais de propagation, les conditions de concurrence et les interactions entre domaines d'horloge avec une précision de synchronisation déterministe.
Obtenir un devis

Voir le schéma fonctionnel de la solution de corrélation temporelle multisignal

Schéma fonctionnel d'une solution de corrélation temporelle multisignal

Découvrez les produits de notre solution de corrélation temporelle multisignal
