Mesures de puissance thermique multibande

Les mesures comparatives de puissance thermique par radiofréquence (RF) sur plusieurs bandes de fonctionnement nécessitent des méthodes de détection à large bande capables de maintenir une réponse de puissance moyenne stable lors des transitions de fréquence et dans des conditions de fonctionnement changeant de manière dynamique. Le dispositif de mesure comprend généralement un wattmètre, un capteur de puissance à thermocouple, une source de signal à large bande, des atténuateurs étalonnés, des données de correction de fréquence et des commandes d'acquisition synchronisées afin de caractériser la cohérence de la puissance moyenne sur plusieurs bandes de fréquences micro-ondes au cours de processus de validation par balayage continu de fréquence.

Le processus de mesure effectue des transitions de fréquence étalonnées tout en acquérant en continu des mesures de puissance moyenne sur des bandes de fonctionnement définies, afin de quantifier la variation de puissance à large bande et la cohérence de la réponse thermique sur l'ensemble des fréquences variables. Des techniques d'acquisition, de calcul de moyenne, de synchronisation, d'application de facteurs de correction, d'enregistrement et d'analyse statistique sont utilisées pour comparer le comportement de la puissance thermique, tout en garantissant des performances de mesure reproductibles sur des bandes de fréquences évoluant de manière dynamique, à différents niveaux de fonctionnement, et dans le cadre de workflows de validation de sous-systèmes à large bande, dans des conditions d'essais radiofréquences en continu.

Solution de comparaison de la puissance RF thermique

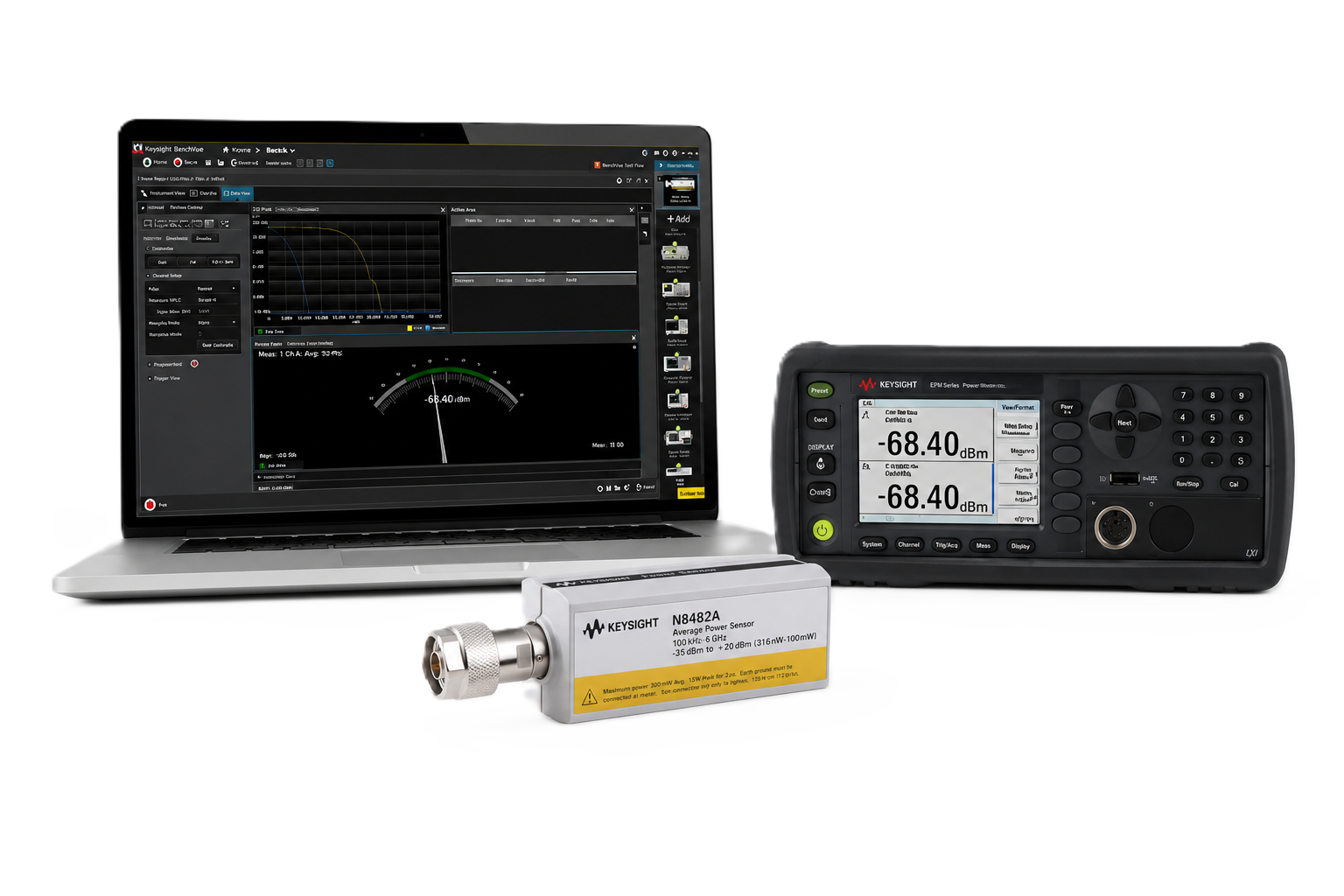

Pour réaliser des mesures précises de comparaison de la puissance thermique en radiofréquence sur plusieurs bandes de fonctionnement, il est nécessaire de recourir à des méthodes de détection à large bande capables de maintenir une réponse de puissance moyenne stable lors de transitions de fréquence continues et dans des conditions de fonctionnement micro-ondes évoluant de manière dynamique. Le processus de mesure comprend un balayage de fréquence synchronisé, une acquisition en continu, un calcul de moyenne étalonné, l’application de facteurs de correction, l’enregistrement automatisé des données et une analyse statistique visant à caractériser la cohérence de la puissance à large bande sur plusieurs bandes de fonctionnement. La solution combine un capteur de puissance à thermocouple, un mesureur de puissance moyenne et un logiciel de mesure de puissance afin de prendre en charge l’analyse de la puissance thermique à large bande et les flux de travail de caractérisation multibandes reproductibles. Cette configuration permet l’acquisition synchronisée lors des transitions entre bandes, l’enregistrement continu de la puissance sur plusieurs fréquences de fonctionnement, l’analyse comparative automatisée, la caractérisation par moyennage thermique, ainsi que les flux de travail de mesure à large bande utilisés lors de la validation des émetteurs, de la caractérisation des sous-systèmes, des essais de composants hyperfréquences et de la vérification des radiofréquences sur de larges plages de fréquences de fonctionnement.
Obtenir un devis

Voir le schéma fonctionnel de la solution de comparaison de la puissance RF thermique

Comment comparer la puissance RF thermique sur plusieurs bandes de fréquences – Schéma fonctionnel

Découvrez les produits de notre solution de comparaison de la puissance RF thermique
