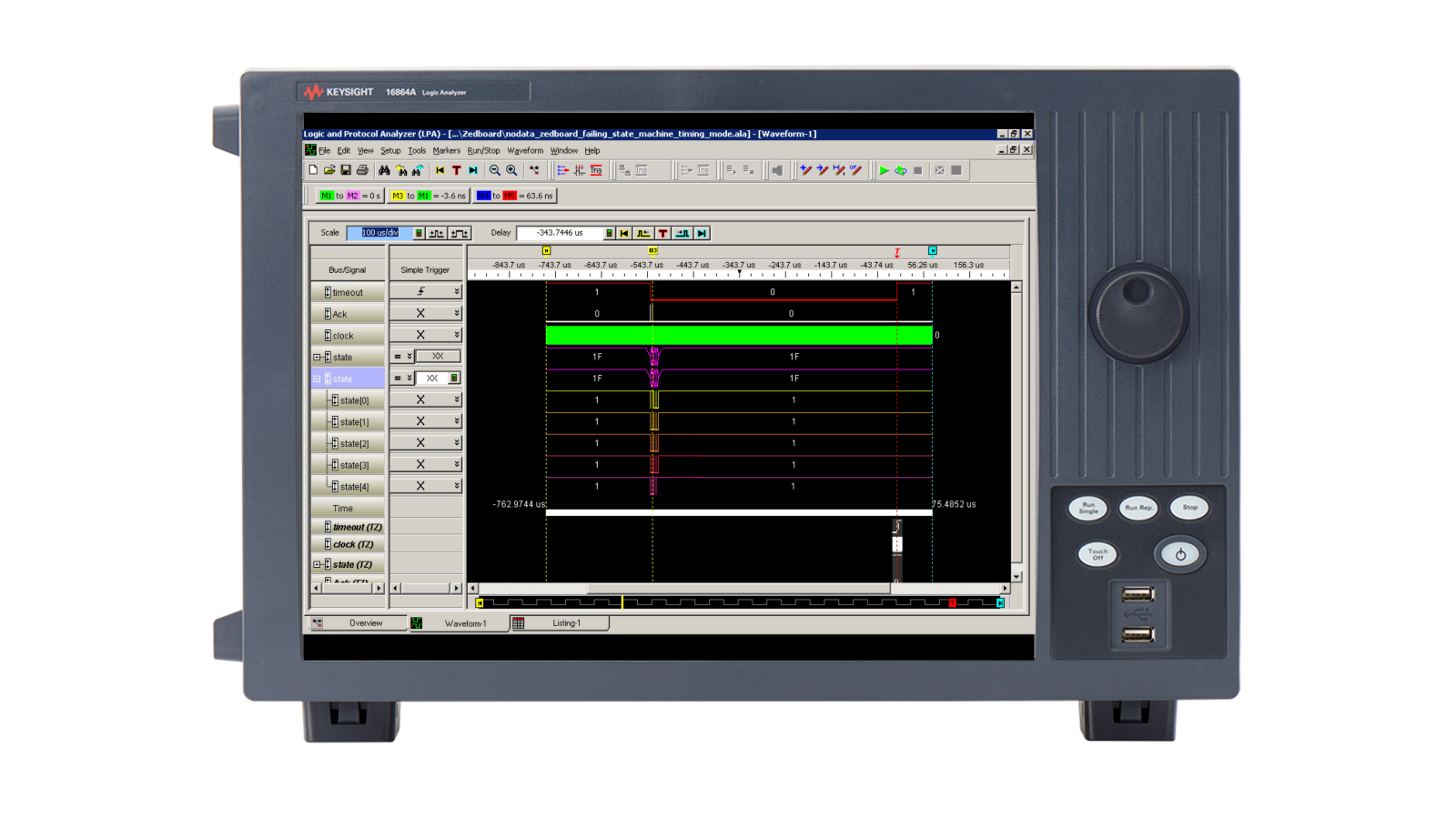

Analizzatore logico portatile
+ Analizzatore logico portatile
Analizzatore logico portatile
+ Analizzatore logico portatile

Isolare e risolvere i rari errori dei protocolli digitali

La risoluzione dei problemi relativi a errori di protocollo intermittenti richiede l’acquisizione di lunghe sequenze di comunicazione digitale, mantenendo al contempo la correlazione temporale tra le transizioni del segnale e i dati di protocollo decodificati. Gli ingegneri collegano le sonde alle linee dati, di clock e di controllo e configurano i decodificatori di protocollo per tradurre le forme d’onda acquisite in rappresentazioni a livello di transazione. Utilizzano acquisizioni di lunga durata per osservare il comportamento del sistema nel tempo e identificare anomalie poco frequenti, quali conferme mancanti, sequenze di comandi non valide o transizioni di stato inattese. Le sfide includono l’isolamento di eventi rari, la convalida dei dati acquisiti e la distinzione tra errori di protocollo e problemi di temporizzazione, rumore o integrità del segnale.

Gli ingegneri eseguono questo test utilizzando analizzatori logici e strumenti di analisi dei protocolli che acquisiscono segnali digitali su più canali, decodificando al contempo le comunicazioni seriali o parallele. Configurano trigger sensibili al protocollo, modalità di campionamento, impostazioni di soglia e memoria di acquisizione estesa per acquisire e isolare eventi specifici, sequenze di messaggi, violazioni temporali o risposte mancanti. Quando si verificano le condizioni di trigger, il sistema registra l’attività precedente e successiva all’evento, consentendo agli ingegneri di ricostruire il flusso del protocollo, correlare le transazioni con il comportamento del segnale sottostante, determinare i meccanismi di guasto e verificare il corretto funzionamento del sistema.

Soluzione per il debug degli errori di protocollo

Il debug degli errori a livello di protocollo richiede un’acquisizione di lunga durata e correlata nel tempo, combinata con un triggering sensibile al protocollo, per isolare i problemi di comunicazione intermittenti e acquisire eventi rari. La soluzione di Keysight per il debug degli errori di protocollo combina l’acquisizione approfondita della memoria, il triggering flessibile e la decodifica del protocollo per correlare l’attività del segnale grezzo con le transazioni di protocollo di livello superiore. Gli ingegneri possono identificare sequenze di comandi non valide, conferme mancanti e incongruenze temporali, verificando contemporaneamente il comportamento del segnale e l’esecuzione del protocollo. Funzionalità Advanced , tra cui l’attivazione basata sullo stato e l’analisi correlata nel tempo, aiutano a isolare i meccanismi di errore, a ricostruire il comportamento del sistema e ad accelerare l’identificazione della causa principale.
Preventivo

Vedi lo schema a blocchi della soluzione per l'analisi dei guasti del protocollo intermittente

Schema a blocchi della soluzione per l'analisi dei guasti del protocollo intermittente

Scopri i prodotti della nostra soluzione per il debug degli errori di protocollo
