  • F9650A

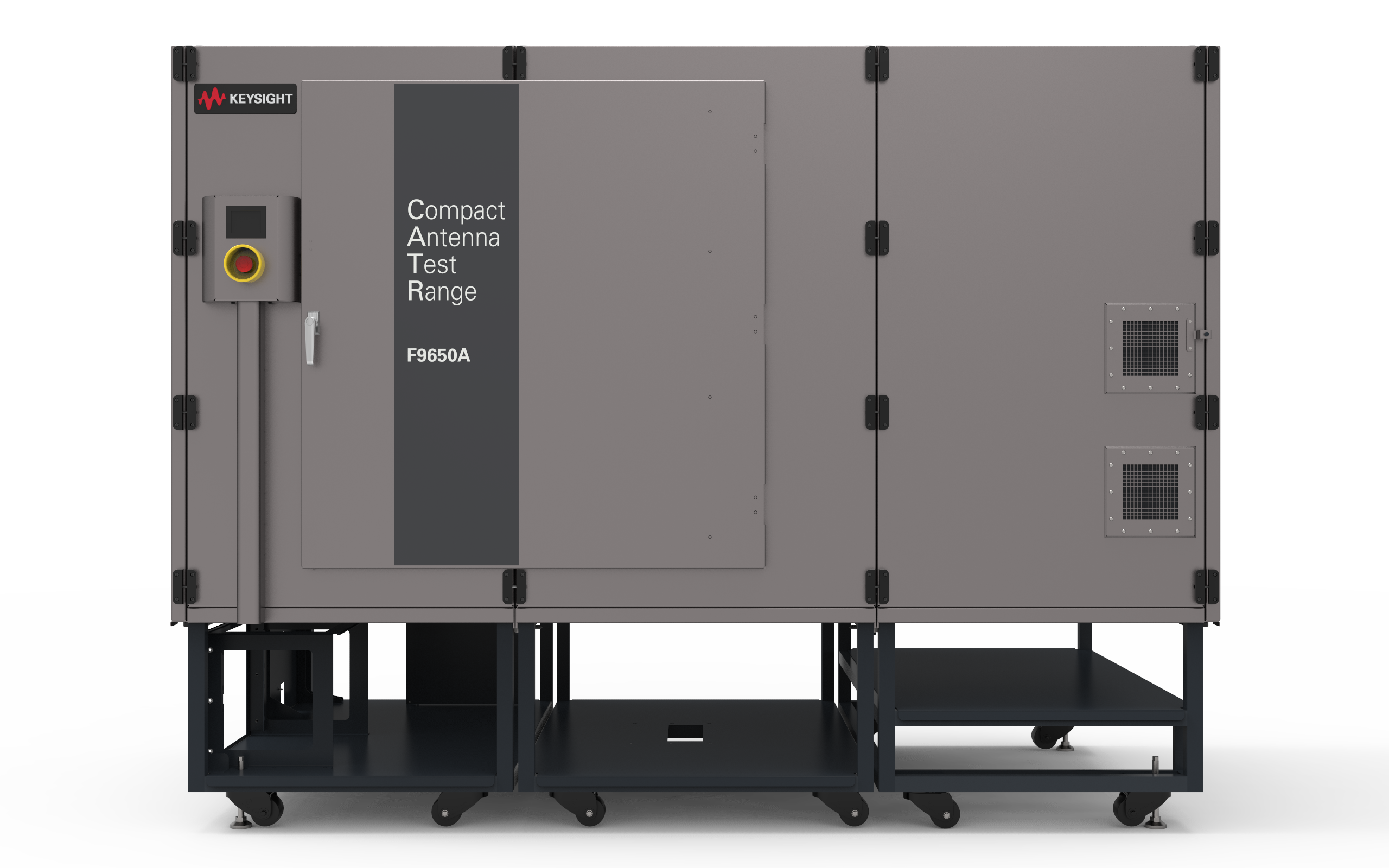

Campo di prova per antenne compatte (CATR)

Il Compact Antenna Test Range (CATR) è ottimizzato per fornire le misurazioni over-the-air più accurate per i test sulle onde millimetriche 5G NR.

immagine_prodotto

  • Use cases

    RF / demodulation / RRM 1AoA verification and acceptance, Antenna measurement

  • Maximum angles of arrival

    1

  • Frequency range

    24 GHz to 42 GHz, 24 GHz to 55 GHz

  • Measurement type

    Indirect far field (IFF)

  • Maximum DUT weight

    10 kg

sortDropdown icon View Data Sheet

Pronto per un preventivo

Scopri cosa è incluso ed esplora le opzioni di aggiornamento disponibili da Keysight.

Punti salienti

Il Compact Antenna Test Range (CATR) F9650A di Keysight è ottimizzato per fornire le misurazioni over-the-air più accurate per i test sulle onde millimetriche 5G NR. L'F9650A si integra con le soluzioni di emulazione di rete di Keysight per la verifica della progettazione RF, la conformità RF, la gestione delle risorse radio (RRM, un angolo di arrivo, AoA), la demodulazione RF e il test di accettazione della portante RF. Le applicazioni di misurazione non di segnalazione e delle antenne sono supportate dall'integrazione con gli analizzatori di spettro, le sorgenti di segnale, gli analizzatori di rete e i sistemi ricetrasmettitori a onde millimetriche di Keysight.

L'architettura della piattaforma F9650A consente al cliente di configurare la camera in base alle proprie esigenze, con un'ampia gamma di opzioni e aggiornamenti disponibili. È possibile scegliere tra assemblaggi di alimentazione della sonda in banda (24-42 GHz) o spuriosi (6-110 GHz), aggiungere antenne di collegamento FR1 e FR2 e una selezione di kit di calibrazione. Aggiungete condizioni di temperatura estrema (ETC) per i test di conformità 3GPP e la ricerca e sviluppo di dispositivi/UE. L'F9650A offre anche una scelta di dimensioni della zona silenziosa (30 cm o 45 cm) e posizionatori del dispositivo in prova (DUT) per adattarsi a una gamma più ampia di UE.

Il software della camera offre un controllo operativo completo del posizionatore della camera, con supporto per sistemi di coordinate e griglie di misurazione, archiviazione/richiamo dei dati di calibrazione della camera e funzioni di tracciamento 2D/3D. I plug-in Keysight Test Automation Platform (TAP) semplificano l'integrazione degli analizzatori di segnali e di rete.
