Modularer PXI HF-Vektortransceiver

Anwendungen

• Anwendungen, die einen externen Computer zur Steuerung eines PXIe-Chassis verwenden
• Anwendungen mit mehreren Chassis

Funktionsweise

• 3-Steckplatz-3U-Modul zur Verwendung im Systemsteckplatz eines PXIe-Chassis (nutzt zwei PXI-Controller-Erweiterungssteckplätze)
• Vier-Link- (4x4) oder Zwei-Link-Verbindung (x8, x16) zur PXIe-Rückwandplatine
• Standardmäßige x8 PCIe-Anschlüsse zur Verwendung mit Standard-PCIe-Kabeln
• Zusätzliche Ein-/Ausgänge: GP-IB, zwei USB 3.0, vier USB 2.0, zwei GbE (RJ45)

Leistungsmerkmale

• Hochleistungsfähige PCIe-Kabelverbindung der 3. Generation
• Hohe Datenbandbreite (maximal 8 GB/s an einem Port, 16 GB/s im x16-Modus)

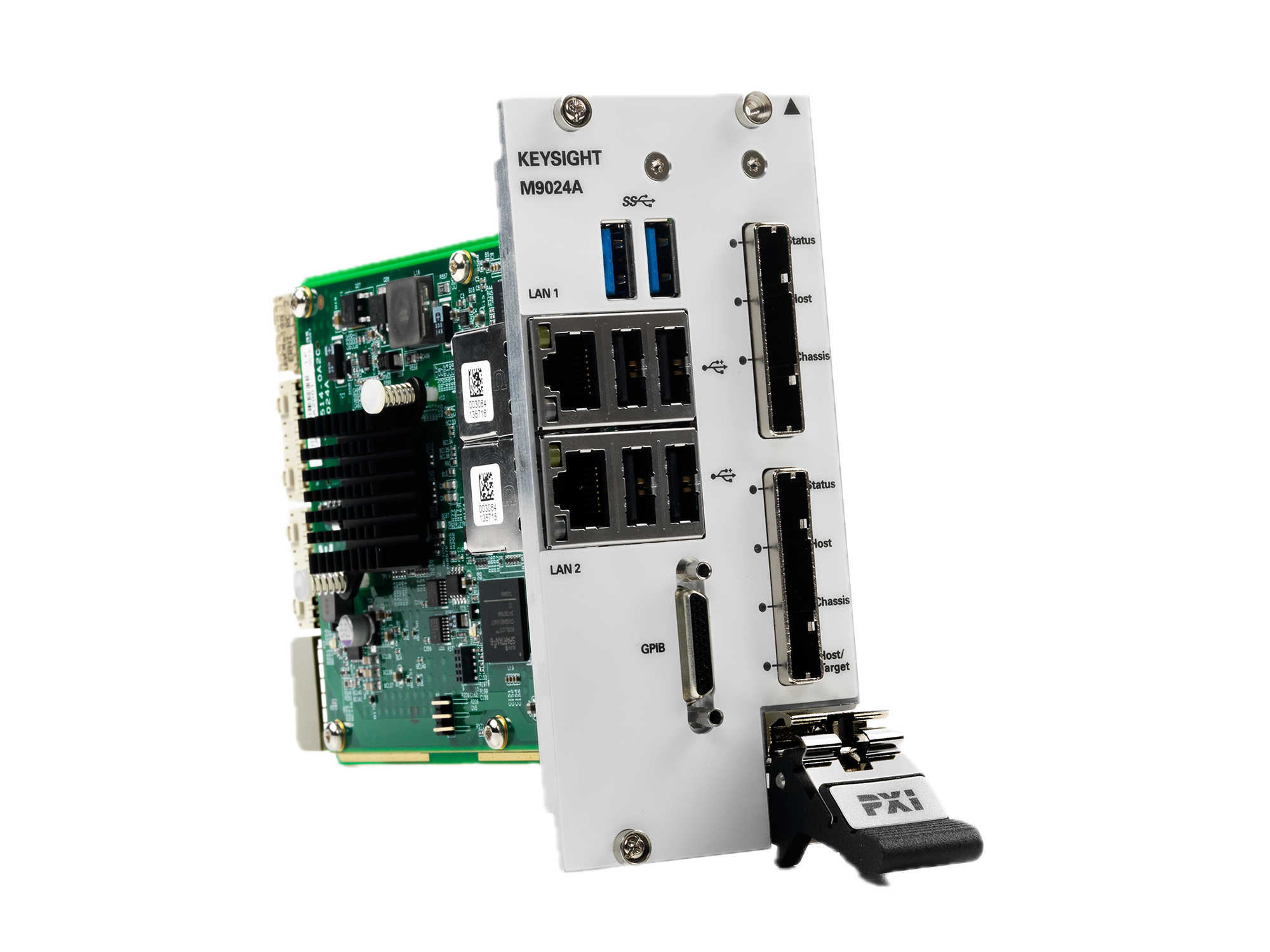

Das M9024A ist ein PXIe-Systemmodul und wird im Systemsteckplatz eines PXIe-Gehäuses installiert. In Kombination mit einem geeigneten Hostadapter ermöglicht es eine Datenübertragung mit hoher Bandbreite zwischen Host-PC und Gehäuse. Das M9024A bietet flexible Konfigurationsmöglichkeiten. Jede Karte verfügt über zwei PCIe-Gen-3-x8-Kabelverbindungen, die Geschwindigkeiten von bis zu 8 GB/s pro Port erreichen. Diese beiden Ports können zu einer einzigen x16-Kabelverbindung kombiniert werden, wodurch eine Geschwindigkeit von bis zu 16 GB/s erzielt wird. So lässt sich ein datenintensives System mit leistungsstarken Desktop- oder Rack-Computern realisieren.

Der M9024A bietet außerdem 2 LAN-Anschlüsse, 4 USB 2.0-Anschlüsse, 2 USB 3.0-Anschlüsse und GPIB-Anschlüsse für die einfache Systemintegration direkt im Gehäuse. Dadurch ist nur ein einziges Kabel (PCIe) vom Host-PC zum Instrumentenrack erforderlich. Andere, nicht PXI-fähige Instrumente können dann an den M9024A angeschlossen werden, anstatt separate Kabel zum Host-PC zu verlegen.

Im Dual-x8-Modus kann der M9024A in Mehrgehäusesystemen mit Reihenschaltung verwendet werden. Diese Konfiguration bietet den Vorteil, dass kein Instrumentensteckplatz für die Reihenschaltung benötigt wird. Ein Port wird mit einem M9048B und der andere Port mit einem M9022A oder M9023A in einem nachfolgenden Gehäuse verbunden. Alternativ kann der M9024A mit einem eingebetteten PXIe-Controller M9037A verwendet werden, um zwei oder mehr Gehäuse in einem Mehrgehäusesystem zu verbinden. In einem Mehrgehäusesystem kann nur ein M9024A verwendet werden.

Um optimale Leistung zu gewährleisten, sollte die M9024A im x16-Modus konfiguriert und mit einer Gen 3 x16 Host-PC-Karte wie der Keysight M9049A kombiniert werden. In jedem Fall sollten außerdem x8 PCIe-Kabel verwendet werden, die für Gen 3-Geschwindigkeiten getestet wurden, wie beispielsweise die Keysight Y1202A oder Y1203A.
