WJ1000A mmWaveJudge Remote Receiver

WJ1000A mmWaveJudge Remote Receiver

データシート

Specifications:



These specifications describe the performance parameters and the main specifications of the WJ1000A mmWaveJudge Remote Receiver.

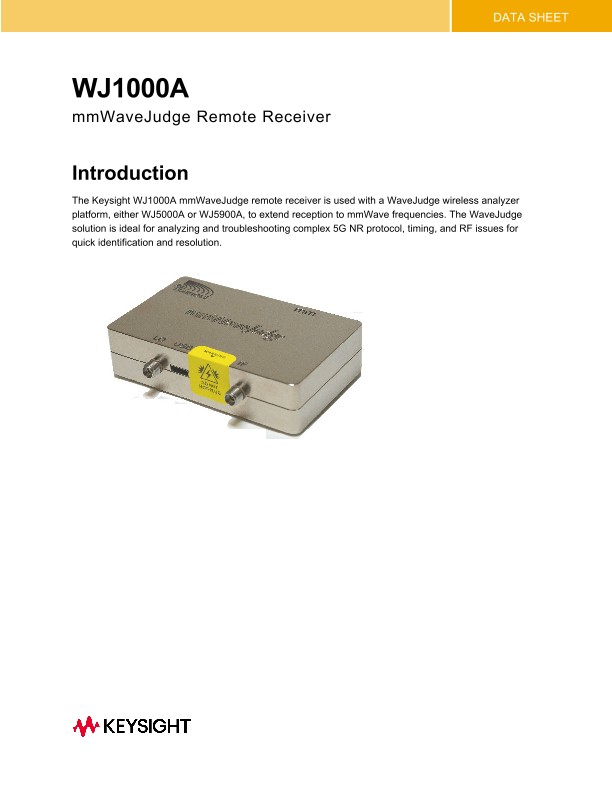

WJ1000A mmWaveJudge remote receiver



SPECS

IF output

LO input

RF input

Receiver

Freq (GHz)

Connector

Freq (GHz)

Connector

Freq (GHz) (IF+LO*2)

Connector

24-30 GHz

3-11

2.92 mm

24-30

2.92 mm

24-30

1.85 mm

37-42.5 GHz

7.4-8

2.92 mm

37-42.5

2.92 mm

37-42.5

1.85 mm



Specification

Data

Receiver

24 GHz to 30 GHz band and 37 GHz to 42.5 GHz band

mmWave bandwidth

800 MHz

mmWave input IP3

3-5 dbm

mmWave input ideal power level

<-25 dbm for good linearity

mmWave input P1 db

-9 dbm

mmWave input (50 ohms single-ended) return loss

-13 db

SSB noise figure

6 db

phase noise (normalized to 4 GHz)

Next slide

conversion gain

Next slide

absolute maximum ratings for mmWave input power

0 dbm

LO input

2.6 GHz to 4.7 GHz provided from Sanjole 5G card LO OUT port

IF output

2.6 GHz to 4.7 GHz fed into Sanjole 5G card RF IN port

Power

2.6 GHz to 4.7 GHz fed into Sanjole 5G card RF IN port



Specification

Data

Connectors

LO: 2.92 mm female connector, standard thread, 50 ohms IF: 2.92 mm female connector, standard thread, 50 ohms mm: 2.92 mm female connector, standard thread, 50 ohms USB: type C

Operation

via WaveJudge 5000 base unit software residing  on connected PC

Physical dimensions

3”W X 2”H X 0.7”D

(7.62 cm X 5.08 cm X 1.778 cm)

×
